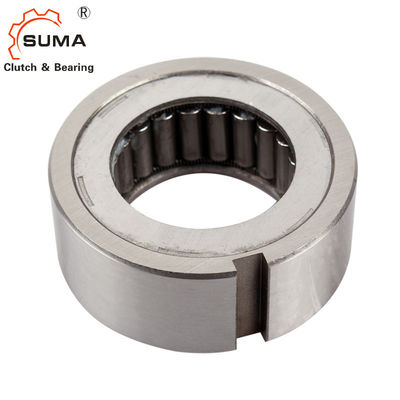

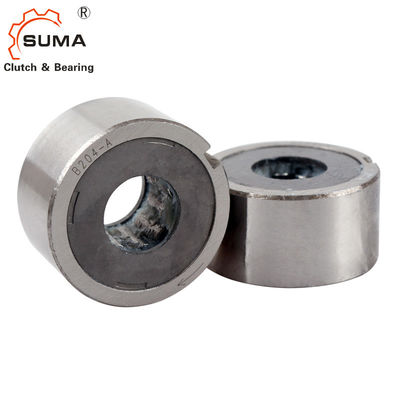

Embreagem de Sprag da maneira do batente traseiro um do GV GCr15 que carrega a espessura de 28mm

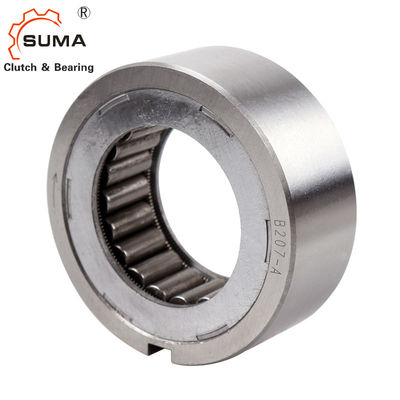

Embreagem da maneira de B205 B206 B207 um que carrega a embreagem da came do batente traseiro

A instalação e uso

1. A embreagem da came de 200 séries é eixo montado, assim que o eixo em que a embreagem é montada deve ser endurecido ao milímetro da profundidade do caso de Rc 56-60 e 1,5 após a moedura. Moagem (16micro-inch) ao revestimento 1.5S. O atarraxamento deste eixo não deve exceder 0,01 milímetros por 50mm.
2. Para a instalação da embreagem, monte a embreagem com rolamentos em ambos os lados ou em um lado a fim obter a concentricidade entre o eixo e a raça exterior da embreagem e pegar as cargas radiais ou empurradas que podem trabalhar na raça exterior ou no eixo. Veja o exemplo da instalação.
3. A embreagem deve ser montada no eixo girando o no sentido marcado pela seta
mostrado na placa de embreagem. Não aplique choque à embreagem martelando.
4. As embreagens têm os mesmos diâmetros externos que os rolamentos mostrados na tabela acima. A tolerância furada do alojamento em que a embreagem é montada deve estar dentro da escala mostrada na tabela abaixo.
5. Para o índice, a lubrificação do óleo é recomendada.
6. a concentricidade do furo e do eixo de abrigo deve estar dentro de 0,05 milímetros.
7. o perfil chave deve ser de acordo com JIS B1301-1959.

Dimensões e capacidades

Imagens
