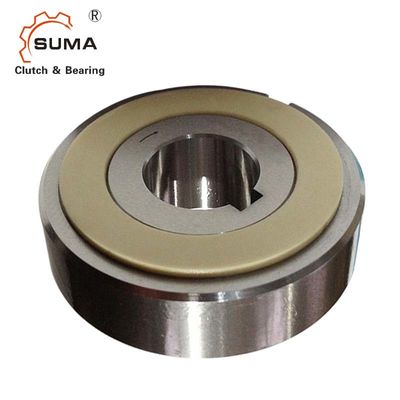

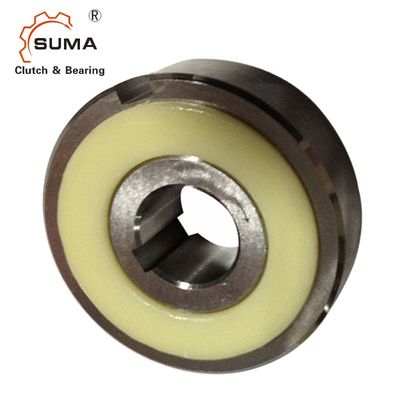

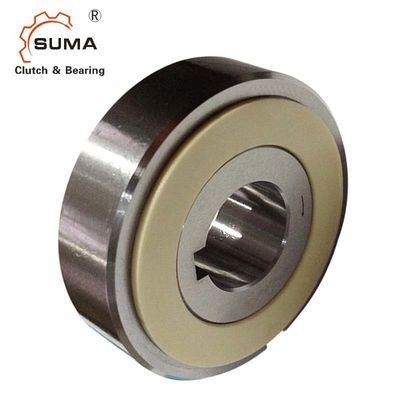

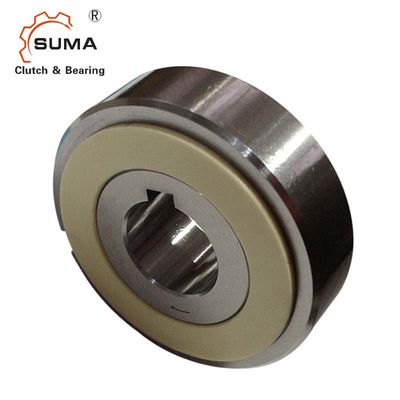

LD04 rolamento especial da embreagem da came do Sprag da maneira da graxa um
Dimensões e capacidades
Modelo |
Torque Capacidade (Nanômetro) |
Arrasto Torque (Nanômetro) |
Máximo. Excedente (r/min) |
minuto) |
Max.Radial Carga quando Excedente (kgf) |
Tamanho de furo |
B |
C |
D |
E |
Raça exterior Keyway |
Peso (quilograma) |
||
Raça interna | Diâmetro. (H7) |
Chave maneira |
||||||||||||
LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montagem e acoplamento
A instalação e uso
1. a embreagem da came da série do LD prelubricated com graxa especial e é operacional.
Nenhum lubrificante adicional é exigido.
2. Ao instalar a embreagem no eixo, pressione a raça interna da embreagem levemente com um martelo macio impedir a embreagem
Raça exterior de deslizar longe da raça interna.
3. seja certo unir a placa. Isto impede que a raça exterior deslize longe da raça interna. See recomendou
Dimensões da placa alistada à direita.
4. Para a lubrificação, revista a placa e o metal empurrado com a graxa.
5. Nunca aplique cargas empurradas à embreagem. Outros dispositivos devem ser fornecidos para tomar as cargas acima empurradas aplicadas à embreagem.
6. a chave deve ser de acordo com JIS B1301-1959.
7. Os furos da polia, da roda dentada, etc., devem ter uma tolerância de H6 ou de H7.
