Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | MZEU12 |

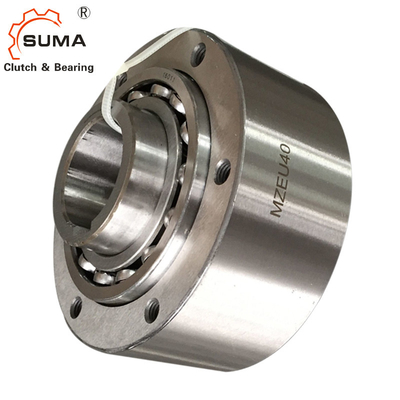

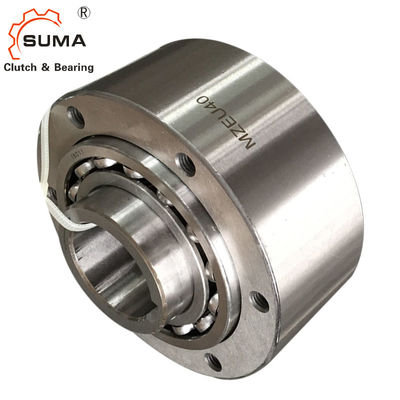

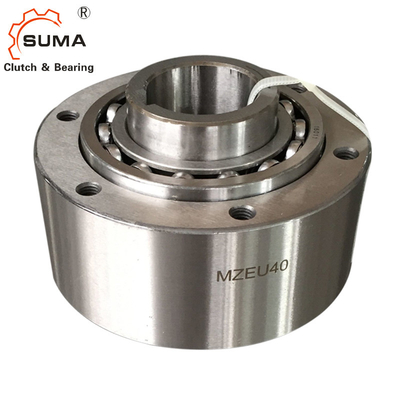

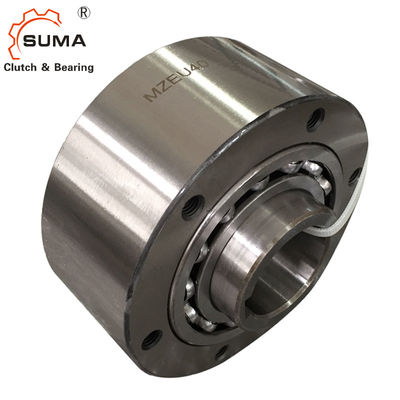

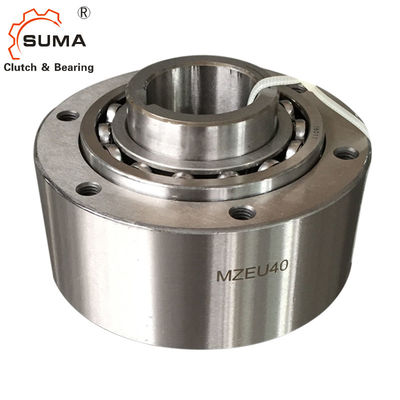

MZEU12 embreagem do batente traseiro da came do Sprag 60 nanômetro da maneira do aço GCr15 um
1. O no. MZEU12 do modelo a MZEU80 pre-é lubrificado e não exige nenhuma lubrificação.
A variação da temperatura operacional é -40C a +40C.
O modelo No .MZEU90 a MZEU150 exige a lubrificação do óleo.
2. o no. modelo MZEU12 às rodas dentadas MZEU80 e a outros fatores transmissores do torque pode ser usado com a flange padrão.
3. Nós recomendamos uma tolerância do eixo de h7, e o keyway do ISO R773 (RUÍDO 6885,1) é padrão.
4. Nós recomendamos uma tolerância de E H7 para a roda dentada e outras peças.
5. limpe a superfície de ambas as extremidades da raça exterior e das superfícies de contato da flange, da roda dentada e das outras peças.
Dimensões e capacidades
Modelo |
Torque Capacidade |
Máximo Overrunning |
Arrasto Torque |
Tamanho de furo |
Keyway |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
Peso |
||
| N·m | r/min | r/min | N·m | H7 | Raça interna | h7 | PCD | C | (quilograma) | ||||||||
| MZEU12 (K) | 60 | 2000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
| MZEU15 (K) | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
| MZEU20 (K) | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1,2 |
| MZEU25 (K) | 425 | 1600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
| MZEU30 (K) | 735 | 1500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
| MZEU35 (K) | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3,2 |
| MZEU40 (K) | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4,8 |
| MZEU45 (K) | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6,2 |
| MZEU50 (K) | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8,2 |
| MZEU55 (K) | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9,5 |
| MZEU60 (K) | 2950 | 1200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12,3 |
| MZEU70 (K) | 4210 | 1100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18,1 |
| MZEU80 (K) | 5170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23,1 |
| MZEU90 (K) | 12000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2,0 | 28,1 |
| MZEU100 (K) | 17600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2,0 | 46,3 |
| MZEU130 (K) | 24500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
| MZEU150 (K) | 33800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146,3 |
Montagem e acoplamento
6. Para No modelo. MZEU90 a MZEU150, aplicam o esparadrapo do selo à superfície da raça exterior em ambas as extremidades.
7. Verifique o sentido da rotação.
8. Ao instalar flanges padrão, as rodas dentadas e o outro equipamento à embreagem cabem-nas em torno dos rolamentos e parafusam-nos os parafusos em ambas as extremidades da raça exterior.
9. Instalando a flange e a roda dentada no lado oposto, o sentido da rotação pode ser mudado.
10. Ao montar a embreagem no eixo, aplique a pressão à raça interna mas nunca à raça exterior.
11. Para aplicações de índice de alta velocidade (mais de 50 c/m) que um tipo forte da mola isrecommended.
12. Descrição modelo do no.
MZEU K
Nenhum Mark: Nenhum keyway na raça exterior.
K: Keyway na raça exterior.
