Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | MDEU15 |

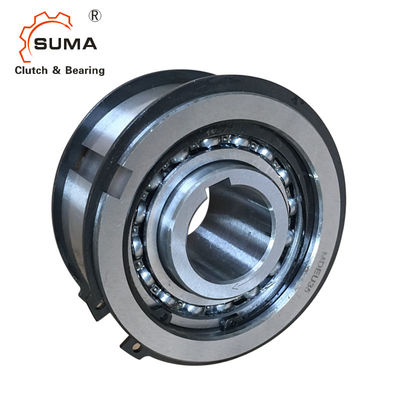

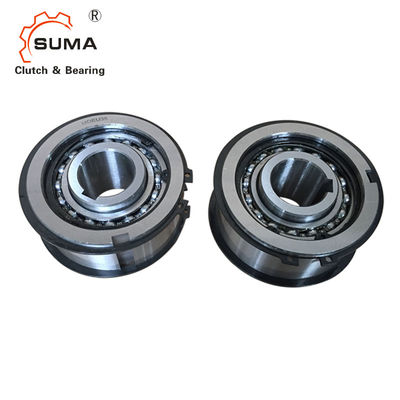

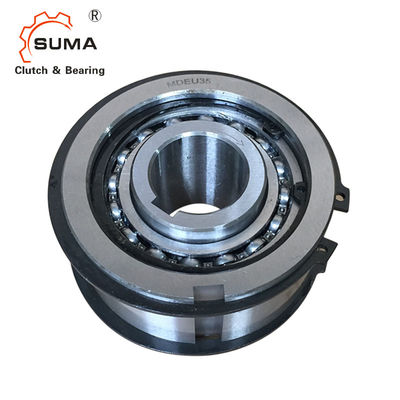

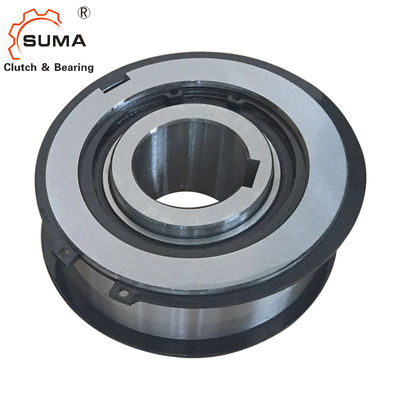

Rolamento do Sprag da came da tolerância da maneira H7 de MDEU GCr15 único
A instalação e uso
1. Os furos da polia, da roda dentada, etc., devem ter uma tolerância de H6 ou de H7.
2. construído no tipo rolamento do rolo, devido à estrutura da came e do rolo.
3. Ao instalar a embreagem da came no eixo, pressione a raça interna da embreagem levemente.
4. Nunca aplique cargas empurradas à embreagem da came. Outros dispositivos
Devem ser fornecidas para pegar as cargas das pressões aplicadas à embreagem da came.
5. em caso das grandes cargas radiais aplicadas à embreagem da came como a instalação com polia, um outro rolamento deve ser preparado de modo que o ponto das cargas possa ser pendurado no rolamento.
6. a chave deve ser de acordo com ISO R773 (RUÍDO 6885,1). Nota que as dimensões do keyway da raça exterior não são de acordo com as dimensões do keyway que mencionaram em ISO R773 (RUÍDO 6885,1).
Dimensões e capacidades
Modelo |
Torque Capacidade (N@m) |
Máximo. Excedente (r/min) Raça interna |
Máximo. Índice (ciclo/minuto) |
Max.Radial Carga quando Excedente (N) |
Furo Tamanho (H7) |
Raça interna Keyway |
B (h7) |
C |
D |
E |
F |
G |
H |
Mim |
Raça exterior Keyway |
Peso (quilograma) |
|
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3,5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3,5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3,5 | 0,8 | 8x4 | 1,1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2,1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3,2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3,8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5,3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6,1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7.5 | 7,9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Montagem e acoplamento
