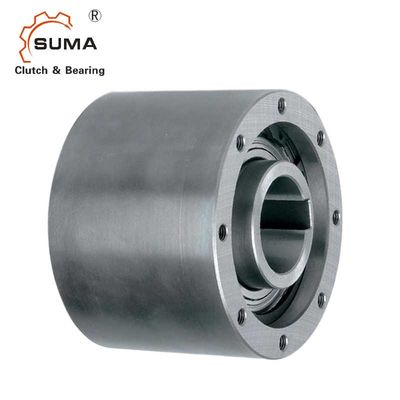

Name: maneira de 3400Nm SMZ60 GCr15 um que passa a embreagem de Sprag de múltiplos propósitos
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: SMZ60
Price: 220.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: SUMA

Certificação: ISO SGS

Número do modelo: SMZ60

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD200-USD240 PER PIECE

Detalhes da embalagem: Caixa da caixa/caixa de madeira

Tempo de entrega: 10-15 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                    SMZ60 que passa a embreagem de sprag, GCr15 que passa a embreagem de sprag, embreagem de sprag da maneira 3400Nm um


Nome do produto:	Embreagem da came que carrega SMZ60	Carregamento apoiado:	Sim
Material:	Carregando GCr15 de aço	TAMANHO:	60155100mm
Capacidade do torque:	3400Nm	Garantia:	1 ano
Pacote:	Caixa da caixa/caixa de madeira	Peso:	10.2kg

Nome do produto:	Embreagem da came que carrega SMZ60
Carregamento apoiado:	Sim
Material:	Carregando GCr15 de aço
TAMANHO:	60155100mm
Capacidade do torque:	3400Nm
Garantia:	1 ano
Pacote:	Caixa da caixa/caixa de madeira
Peso:	10.2kg

maneira de 3400Nm SMZ60 GCr15 um que passa a embreagem de Sprag de múltiplos propósitos

Embreagem da came do Sprag da maneira SMZ60 um que carrega para o sistema de bomba
Características

O tipo SMZ é selada, tipo do sprag desce em roda livre, carregando apoiou usando dois 60. As séries de .ZZ lubrificam os rolamentos lubrificados.
As unidades são graxa entregada lubrificaram pronto para instalação.

As unidades de SMZ são pretendidas como de múltiplos propósitos, para ser usado em várias aplicações.

A raça interna é fechada ao eixo. O diâmetro interno da raça exterior (dimensão D4) deve ser usado como o registro de montagem para as peças conectadas (roda dentada, polia, engrenagem, braço de torque…).

O torneira de montagem deve ser à tolerância g6.

Dimensões e capacidades

Tipo	Tamanho		Passando velocidades												Peso
SMZ	dH7	TKN1)	nimax2)	namax3)	D	D2	D3	D4H7	L	L1	G	z	t	m
	[milímetro]	[Nanômetro]	[min-1]	[min-1]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[quilograma]
	20	300	1600	700	80	30	68	55	65	67	M6	6	12	7,6	2
	30	1035	1500	500	100	45	88	75	80	82	M8	6	16	8,9	3,7
	35	1100	1400	300	110	50	95	80	85	87	M8	6	16	8,7	4,8
	45	1750	1300	300	125	60	110	95	90	92	M8	8	16	8,4	6,2
	60	3400	1100	250	155	80	140	125	100	102	M8	8	16	9,1	10,2
	70	4300	1000	250	175	95	162	145	103	105	M8	8	16	8,6	13,2

NOTAS
1) × 2 T KN máximo de T =
” Refira a página de seleção 10 13
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1
” Refira instruções da montagem e da manutenção
página 16 19

Montagem e acoplamento

Imagens

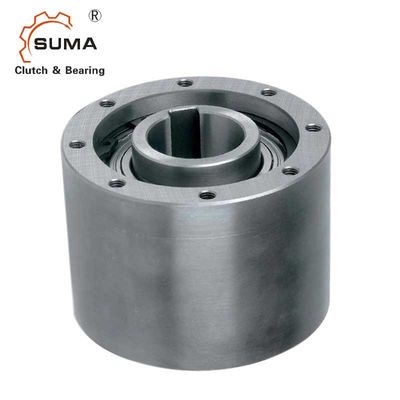

maneira de 3400Nm SMZ60 GCr15 um que passa a embreagem de Sprag de múltiplos propósitos

maneira de 3400Nm SMZ60 GCr15 um que passa a embreagem de Sprag de múltiplos propósitos
