MX50 descem em roda livre o rolamento direcional da embreagem da came do rolo 1

MX50 descem em roda livre o rolamento direcional da embreagem da came do rolo 1

A instalação e uso
1. Para a instalação, introduza a embreagem no furo do cubo de uma polia, de uma engrenagem, ou de um braço de torque e parafuse os parafusos (tensão alta) nos furos conexão na cara da extremidade da embreagem. Veja a ilustração à direita.
2. Um ajuste de imprensa for exigido para embreagens da série do MX para posicionar aplicações, mas não excede 0,025 milímetros quando encaixe de imprensa.
3. Ajuste o lado da chave para caber firmemente o keyway, mas permita um afastamento entre a parte superior da chave e o keyway.
4. Ao montar a embreagem em um eixo, aplique a pressão à extremidade da raça interna da embreagem, mas nunca à raça exterior.
5. A seleção apropriada da embreagem da came fornece o desempenho de índice exato. Um dispositivo de travagem e um dispositivo backstopping podem igualmente ser exigidos para um desempenho mais exato.
6. A tolerância do furo do cubo deve ser H6 ou H7.

Dimensões e capacidades

Montagem e acoplamento

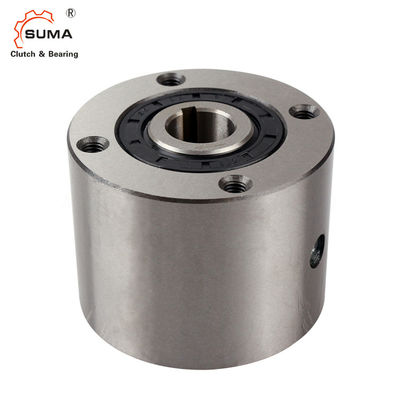

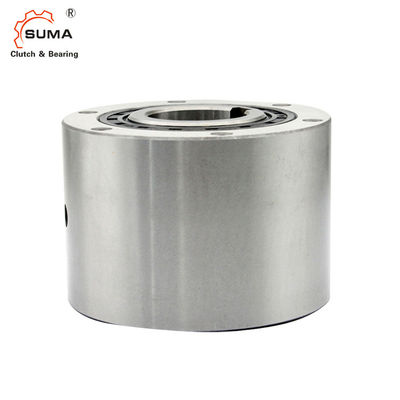

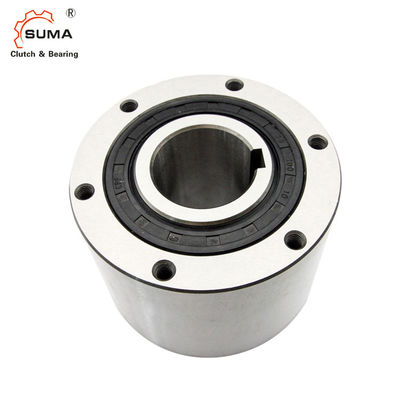

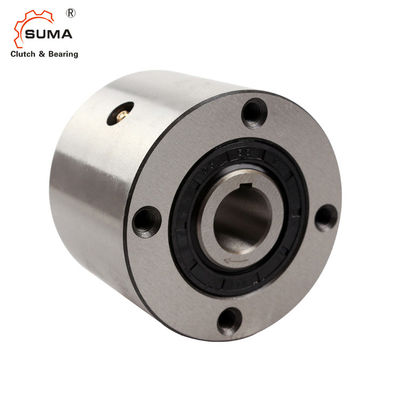

Imagens
