Name: Maneira MZ20 um que passa a embreagem da came para a maquinaria de impressão
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: MZ20
Price: 105.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: SUMA

Certificação: ISO SGS

Número do modelo: MZ20

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD90-USD120 PER PIECE

Detalhes da embalagem: Caixa da caixa/caixa de madeira

Tempo de entrega: 7-15 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                    Passando os rolamentos feito-à-medida, Rolamentos MZ20 feito-à-medida, Rolamentos MZ20 feitos sob encomenda


Nome do produto:	Passando a embreagem que carrega MZ20	Carregamento apoiado:	Sim
Material:	Carregando GCr15 de aço	TAMANHO:	208067mm
Capacidade do torque:	323Nm	Garantia:	1 ano
Pacote:	Caixa da caixa/caixa de madeira	OEM:	aceite

Nome do produto:	Passando a embreagem que carrega MZ20
Carregamento apoiado:	Sim
Material:	Carregando GCr15 de aço
TAMANHO:	208067mm
Capacidade do torque:	323Nm
Garantia:	1 ano
Pacote:	Caixa da caixa/caixa de madeira
OEM:	aceite

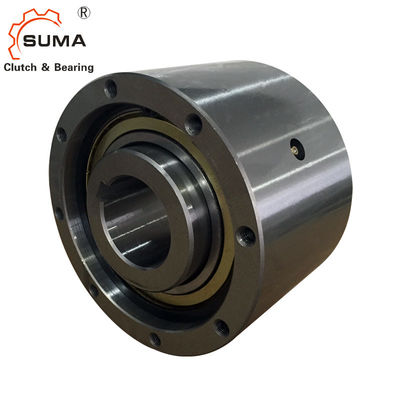

Maneira MZ20 um que passa a embreagem da came para a maquinaria de impressão

Maneira MZ20 um que passa a embreagem da came para a maquinaria de impressão

Características

O tipo MZ é selada, tipo do sprag desce em roda livre, carregando apoiou usando dois 60. As séries de .ZZ lubrificam os rolamentos lubrucated. As unidades são graxa entregada lubrificaram pronto para instalação. As unidades do MZ são pretendidas como de múltiplos propósitos, para ser usado em vários applicatoins. Um arranjo de montagem típico é mostrado na seguinte página. A raça interna é fechada ao eixo. O diâmetro interno da raça exterior deve ser usado como o registro de montagem para as peças conectadas (roda dentada, polia, engrenagem, braço de torque…). O torneira de montagem deve ser à tolerância g6.

Dados técnicos

Artigo	MZ20
Material	GCr15
Diâmetro do furo.	20 milímetros
Diâmetro exterior.	80 milímetros
Largura	67 milímetros
Capacidade do torque	323 N.m
Torque do arrasto	0,29 N.m
Peso	2 quilogramas
Pacote	Caixa da caixa, caixa de madeira ou como suas exigências

Dimensões e capacidades

Modelo	Capacidade do torque (Nanômetro)	Torque do arrasto (Nanômetro)	Max Overrunning (r/min)		Índice máximo (ciclo/nin)	Furo tamanho			C	B	F	E (M6)	G	PCD D	S	H-M No .of Furos conexão ×Size o ×Pitch	Peso (quilograma)
			Raça interna	Raça exterior		Diâmetro. (H7)	chave maneira
MZ15	186	0,2	2200	900	150	15	5×2.3	62	60	68	25	47	5,5	58	10	6-M5×0.8	1,4
MZ17	215	0,2	2000	800	150	17	5×2.3	66	64	75	28	52	6,3	64	10	6-M5×0.8	1,8
MZ20	323	0,29	1900	700	150	20	6x2.8	67	65	80	30	55	7,6	68	12	6-M6×1.0	2,0
MZ30-22	735	0,39	1800	500	150	22	6x2.8	82	80	100	45	75	8,9	88	16	6-M8×1.25	3,7
MZ30-25						25	8×3.3
MZ30						30	10×3.3
MZ35	1080	0,49	1700	300	150	35	10×3.3	87	85	110	50	80	8,7	95	16	6-M8×1.25	4,8
MZ45-40	1620	0,69	1700	300	150	40	12×3.3	92	90	125	60	95	8,4	110	16	8-M8×1.25	6,2
MZ45						45	14×3.3
MZ60-50	2110	0,98	1600	250	150	50	14×3.8	102	100	155	80	125	9,1	140	16	8-M8×1.25	10,2
MZ60-55						55	16×4.3
MZ60						60	18×4.4
MZ70-65	3040	1,27	1300	250	150	65	18×4.4	105	103	175	95	145	8,6	162	16	8-M8×1.25	13,2
MZ70						70	20×4.9

Montagem e acoplamento

Imagens

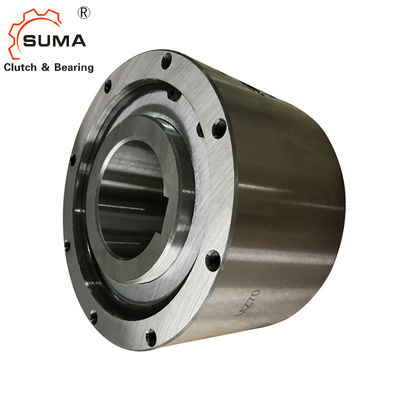

Maneira MZ20 um que passa a embreagem da came para a maquinaria de impressão
