SMZ20 selou o rolamento da embreagem da came da tolerância G6 de 67MM

Name: SMZ20 selou o rolamento da embreagem da came da tolerância G6 de 67MM
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: SMZ20
Price: 180.00 USD
Availability: InStock

Nome da marca:	SUMA
Número do modelo:	SMZ20
MOQ:	1
preço:	USD160-USD200 PER PIECE
Tempo de entrega:	7-15 dias
Condições de Pagamento:	L/C, D/A, D/P, T/T, Western Union, Paypal

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO SGS

Nome do produto:

Embreagem da came que carrega SMZ20

Carregamento apoiado:

Sim

Material:

Carregando GCr15 de aço

TAMANHO:

20*55*67mm

Capacidade do torque:

300Nm

Garantia:

1 ano

Pacote:

Caixa da caixa/caixa de madeira

Peso:

2KG

Detalhes da embalagem:

Caixa da caixa/caixa de madeira

Destacar:

Rolamento da embreagem da came SMZ20

Rolamento da embreagem da came da tolerância G6

Embreagem da came SMZ20

Descrição do produto

SMZ20 selou o rolamento da embreagem da came da tolerância G6 de 67MM
Características
O tipo SMZ é selada, tipo do sprag desce em roda livre, carregando apoiou usando dois 60. As séries de .ZZ lubrificam os rolamentos lubrificados.
As unidades são graxa entregada lubrificaram pronto para instalação. As unidades de SMZ são pretendidas como de múltiplos propósitos, para ser usado em várias aplicações. Um arranjo de montagem típico é mostrado na seguinte página. A raça interna é fechada ao eixo. O diâmetro interno da raça exterior (dimensão D4) deve ser usado como o registro de montagem para as peças conectadas (roda dentada, polia, engrenagem, braço de torque…). O torneira de montagem deve ser à tolerância g6.
Dimensões e capacidades

Tipo	Tamanho		Passando velocidades												Peso
SMZ	dH7	TKN1)	nimax2)	namax3)	D	D2	D3	D4H7	L	L1	G	z	t	m
	[milímetro]	[Nanômetro]	[min-1]	[min-1]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[milímetro]	[quilograma]
	20	300	1600	700	80	30	68	55	65	67	M6	6	12	7,6	2
	30	1035	1500	500	100	45	88	75	80	82	M8	6	16	8,9	3,7
	35	1100	1400	300	110	50	95	80	85	87	M8	6	16	8,7	4,8
	45	1750	1300	300	125	60	110	95	90	92	M8	8	16	8,4	6,2
	60	3400	1100	250	155	80	140	125	100	102	M8	8	16	9,1	10,2
	70	4300	1000	250	175	95	162	145	103	105	M8	8	16	8,6	13,2

NOTAS
1) × 2 T KN máximo de T =
” Refira a página de seleção 10 13
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1
” Refira instruções da montagem e da manutenção
página 16 19

Montagem e acoplamento

Imagens

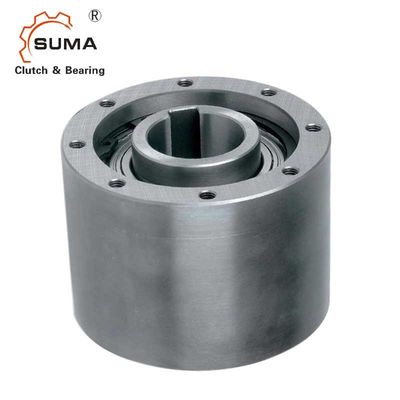

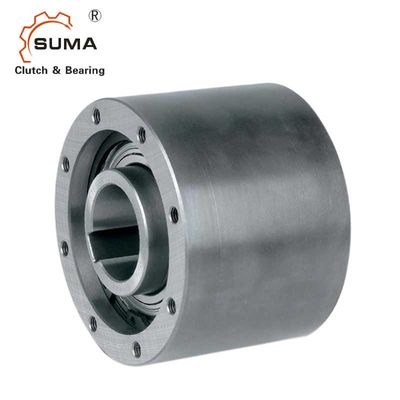

SMZ20 selou o rolamento da embreagem da came da tolerância G6 de 67MM

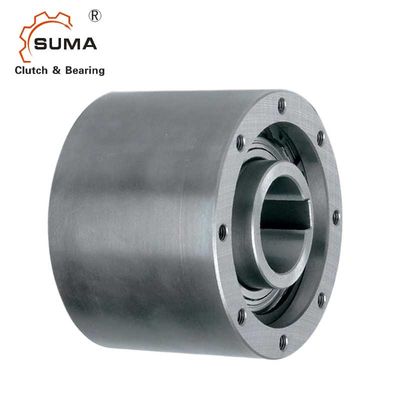

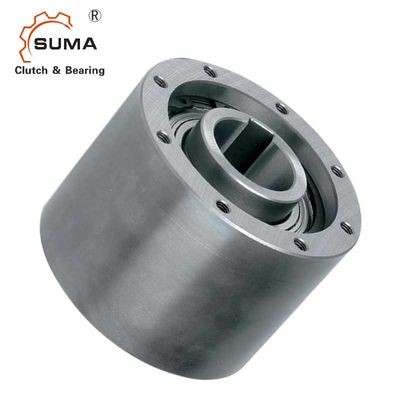

SMZ20 selou o rolamento da embreagem da came da tolerância G6 de 67MM
