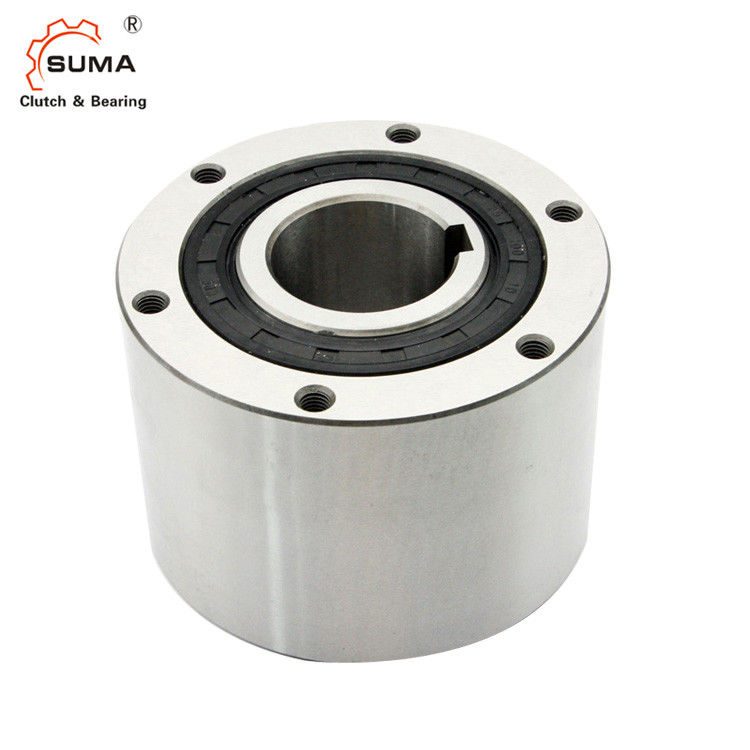

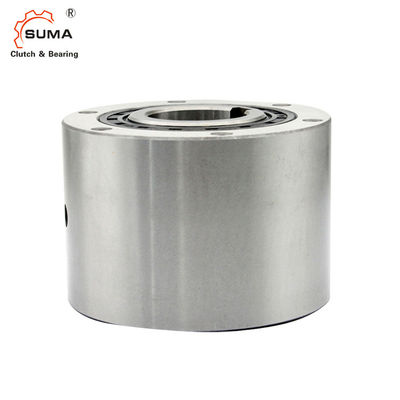

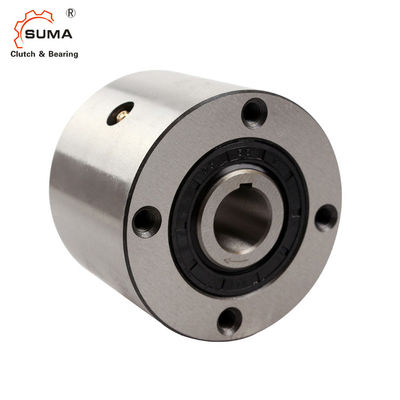

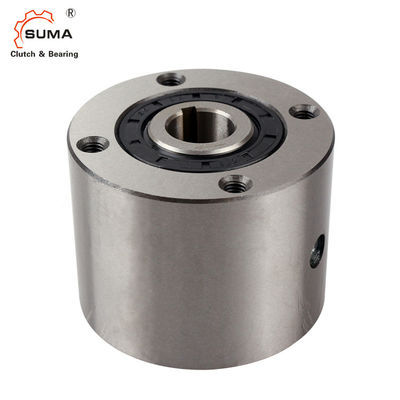

O ajuste de imprensa MX22 80MM desce em roda livre o rolamento da embreagem da came 1200RPM
Ao montar a embreagem em um eixo, aplique a pressão à extremidade da raça interna da embreagem, mas nunca à raça exterior.
A seleção apropriada da embreagem da came fornece o desempenho de índice exato. Um dispositivo de travagem e um dispositivo backstopping podem igualmente ser exigidos para um desempenho mais exato.
A tolerância do furo do cubo deve ser H6 ou H7.
Dimensões e capacidades
Modelo | Torque Capacidade |
Máximo. Índice |
Tamanho de furo | B (h7) |
C | PCD D |
E | F | S |
Lubrificação Passo |
Inércia Interno Raça |
Arrasto Torque |
Óleo | Peso | ||
Diâmetro. | Keyway | |||||||||||||||
(N·m) | (ciclo/minuto) | (quilograma·m2) | (N·m) | (ml) | (quilograma) | |||||||||||
MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5,15 | 340 | 21,3 |
Montagem e acoplamento
A instalação e uso
1. Para a instalação, introduza a embreagem no furo do cubo de uma polia, de uma engrenagem, ou de um braço de torque e parafuse os parafusos (tensão alta) nos furos conexão na cara da extremidade da embreagem. Veja a ilustração à direita.
2. Um ajuste de imprensa for exigido para embreagens da série do MX para posicionar aplicações, mas não excede 0,025 milímetros quando encaixe de imprensa.
3. ajuste o lado da chave para caber firmemente o keyway, mas permita um afastamento entre a parte superior da chave e o keyway.
