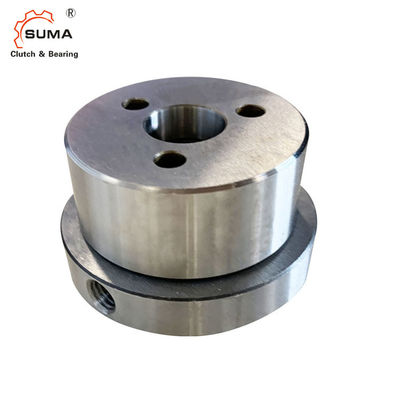

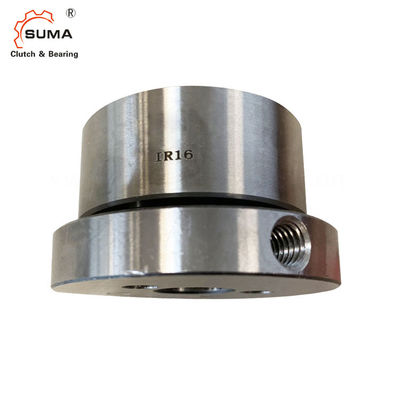

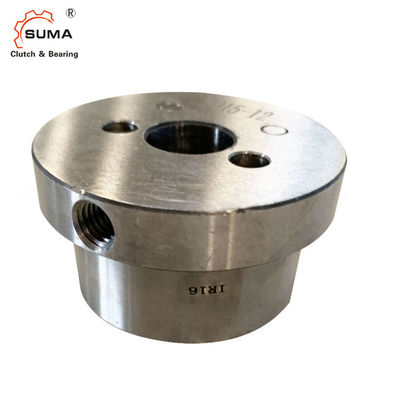

Rolamentos feito-à-medida de Bidirection dos fechamentos IR16 irreversíveis
Características
Os fechamentos irreversíveis IR são rolo ativo bidirecional descem em roda livre com apoio de rolamento. São prontos para instalação.
Os fechamentos irreversíveis IR são usados como:
Batentes traseiros ativos bidirecionais do ➧
Torques nominais até 100 nanômetro.
Furos até 35 milímetros.
Considerando que um normal desce em roda livre transmite torques da condução ou lado conduzido em somente um irection da rotação, com o fechamento irreversível IR é possível para a parte de condução conduzir
eixo em ambos os sentidos da rotação. Há, contudo, uma ação de travamento contra todo o torque reverso que vem da parte conduzida, independentemente do sentido da rotação em que é exercida.
Dimensões e capacidades
Descer em roda livre Tamanho |
Tipo |
Substantivo torque |
Furo d milímetro |
A* milímetro |
B* milímetro |
C milímetro |
D milímetro |
E milímetro |
G ** | L milímetro |
M1 milímetro |
M2 milímetro |
N milímetro |
O milímetro |
P milímetro |
Q milímetro |
R milímetro |
T ** milímetro |
V milímetro |
Z ** |
Peso quilograma |
IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
O torque transmissível máximo é 2 vezes o torque nominal especificado.
* Keyway de acordo com o RUÍDO 6885, página 1 • Tolerância da largura JS10 do keyway.
** Z = número dos furos conexão G no círculo T. do passo.
Montagem e acoplamento
A válvula, que no exemplo mostrado estão um controle ou uma válvula cortada, é ajustada no sentido de abertura ou de fechamento por meio de um volante.
O fechamento irreversível impede todos os deslocamentos descontrolados na posição da válvula devido à pressão exercida pelo meio que flui na tubulação.
O uso de fechamentos irreversíveis não é restringido às válvulas manualmente operadas e podem igualmente ser usados com ajustadores motorizados. Neste caso há a vantagem particular que a necessidade do motor de torque esteja projetada de fornecer somente o torque de ajuste, que é geralmente baixo, desde toda a posição e os torques reversos repentinos são absorvidos pelo fechamento irreversível.
