Embreagem da came do batente traseiro MZ60

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: MZ60
Quantidade de ordem mínima: 1
Preço: USD160-USD200 PER PIECE
Detalhes da embalagem: Caixa da caixa/caixa de madeira
Tempo de entrega: 7-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Nome do produto: Embreagem da came que carrega MZ60 Carregamento apoiado: Sim
Material: Carregando GCr15 de aço TAMANHO: 60*155*102mm
Capacidade do torque: 2110Nm Garantia: 1 ano
Pacote: Caixa da caixa/caixa de madeira OEM: aceite
Realçar:

Embreagem da came de 102MM

,

Embreagem da came MZ60

,

Embreagem do batente traseiro MZ60

Embreagem da came do batente traseiro MZ60

Características

O tipo MZ é selada, tipo do sprag desce em roda livre, carregando apoiou usando dois 60. As séries de .ZZ lubrificam os rolamentos lubrucated. As unidades são graxa entregada lubrificaram pronto para instalação. As unidades do MZ são pretendidas como de múltiplos propósitos, para ser usado em vários applicatoins. Um arranjo de montagem típico é mostrado na seguinte página. A raça interna é fechada ao eixo. O diâmetro interno da raça exterior deve ser usado como o registro de montagem para as peças conectadas (roda dentada, polia, engrenagem, braço de torque…). O torneira de montagem deve ser à tolerância g6.

Dados técnicos

Artigo MZ60
Material GCr15
Diâmetro do furo. 60 milímetros
Diâmetro exterior. 155 milímetros
Largura 102 milímetros
Capacidade do torque 2110 N.m
Torque do arrasto 0,98 N.m
Peso 10,2 quilogramas
Pacote Caixa da caixa, caixa de madeira ou como suas exigências


Dimensões e capacidades


Modelo

Capacidade do torque

(Nanômetro)

Torque do arrasto

(Nanômetro)

Max Overrunning

(r/min)

Índice máximo

(ciclo/nin)



Furo

tamanho



C

B

F


E

(M6)


G

PCD
D

S

H-M No .of
Furos conexão
×Size o ×Pitch

Peso
(quilograma)
Raça interna Raça exterior Diâmetro.
(H7)

chave

maneira

MZ15 186 0,2 2200 900 150 15 5×2.3 62 60 68 25 47 5,5 58 10 6-M5×0.8 1,4
MZ17 215 0,2 2000 800 150 17 5×2.3 66 64 75 28 52 6,3 64 10 6-M5×0.8 1,8
MZ20 323 0,29 1900 700 150 20 6x2.8 67 65 80 30 55 7,6 68 12 6-M6×1.0 2,0
MZ30-22 735 0,39

1800



500 150 22 6x2.8
82

80

100

45

75

8,9

88

16

6-M8×1.25

3,7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0,49 1700 300 150 35 10×3.3 87 85 110 50 80 8,7 95 16 6-M8×1.25 4,8
MZ45-40 1620 0,69 1700 300 150 40 12×3.3 92
90

125

60

95

8,4

110

16

8-M8×1.25

6,2
MZ45 45 14×3.3
MZ60-50 2110 0,98 1600 250 150 50 14×3.8 102 100
155

80

125

9,1

140

16

8-M8×1.25

10,2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1,27 1300 250 150 65 18×4.4
105

103

175

95

145

8,6

162

16

8-M8×1.25

13,2
MZ70 70 20×4.9



Montagem e acoplamento


Imagens

Embreagem da came do batente traseiro MZ60 2

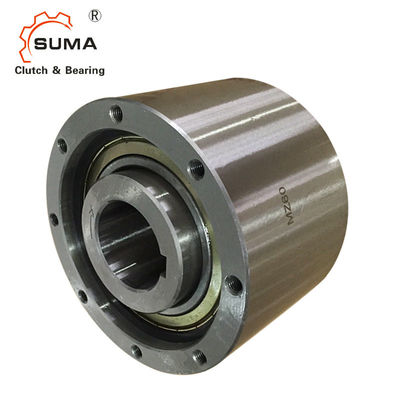

Embreagem da came do batente traseiro MZ60 3
