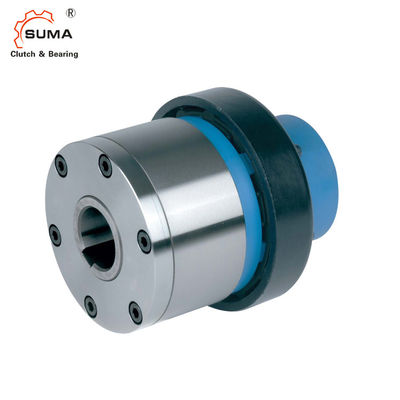

O índice ESG2 GCr15 de excedente desce em roda livre a embreagem

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: RIZ30 ESG2
Quantidade de ordem mínima: 1
Preço: USD50-USD130 PER PIECE
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 7-10 DIAS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Passando a embreagem que carrega RIZ30 ESG2 Material: GCr15 que carrega o aço
PESO DE UNIDADE: 5kg Garantia: 1 ano
Passando a velocidade: 9000rpm Capacidade do torque: 80Nm
OEM: aceite Porto: Shanghai Ningbo
Realçar:

ESG2 descem em roda livre a embreagem

,

Posicionar desce em roda livre a embreagem

,

Posicionando um o Sprag da maneira

O índice ESG2 GCr15 de excedente desce em roda livre a embreagem

Característica

O tipo RIZ. .ESG2 é um centrifugador tira o tipo do sprag desce em roda livre quando a raça interna está passando. Somente esta raça é projetada descendo em roda livre.
É uma unidade independente projetada para aplicações de excedente da embreagem. É usada tipicamente nas movimentações do rastejamento onde a velocidade de excedente é alta, mas na velocidade da movimentação baixa e não excede a velocidade conduzir máxima especificada na tabela.
É um tipo RIZ (” veja a página 84 para mais informações) equipado com um acoplamento elástico do ES e uma tampa G2. O tipo do ES é um acoplamento áspero, econômico e apropriado para muitas aplicações.
A raça interna deve passar e será conectada ao eixo conduzido da máquina. Quando completo pedido, a unidade é entregado lubrifique lubrificado, pronto para a instalação horizontal ou vertical.

Dimensões e capacidades

O índice ESG2 GCr15 de excedente desce em roda livre a embreagem 0

Tipo Tamanho









Velocidades





Peso
RIZ. .ESG2 dH7 ES TKN nmax1) nmin2) nmax3) dK1H7 D L1 b1
[milímetro]   [Nanômetro] [min-1] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma]
30 10 80 290 700 9000 10. 45 100 68 17 5
35 16 250 280 670 8500 10. 50 110 74 19 6,6
40 25 400 260 630 7500 15. 55 125 86 22 9,9
45 40 625 255 610 6700 20. 60 130 86 26 11,3
50 63 1000 235 560 6000 20. 70 150 94 30 16,7
60 100 1600 210 510 5300 25. 75 170 114 35 24
70 160 2500 195 470 4000 30. 80 190 134 41 32,5
80 400 5000 155 375 4000 45. 100 210 144 56 52
90 630 7500 145 350 3000 60. 120 230 158 64 78
100 1000 12500 140 340 2400 75. 140 270 182 75 136
130 1600 20000 130 320 2400 90. 160 310 212 85 199

NOTAS

1) Isto máximo - a velocidade permissível n da transmissão do torque máxima não deve ser excedida ao transmitir o torque

2) Raça interna

Este minuto de excedente permissível mínimo da velocidade n não deve ser reduzido sob a operação contínua.

Redução possível desta velocidade mínima a pedido

3) Raça interna

Keyway ao RUÍDO 6885,11

Ao pedir, especifique por favor o diâmetro furado de d k e o sentido da rotação vistos do „A da seta “: Raça interna do „R “

as excedentes no sentido sentido horário, „L “excedentes da raça interna no sentido anti-horário “referem a montagem e as instruções da manutenção

Montando o exemplo
O índice ESG2 GCr15 de excedente desce em roda livre a embreagem 1
Imagens
   O índice ESG2 GCr15 de excedente desce em roda livre a embreagem 2
O índice ESG2 GCr15 de excedente desce em roda livre a embreagem 3
