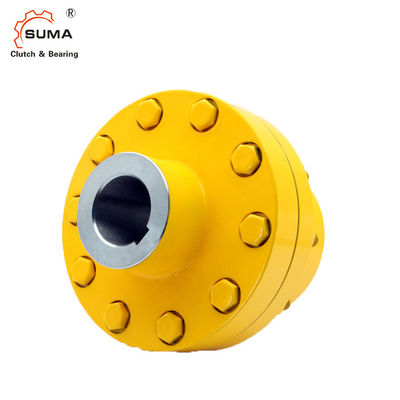

KEED2 descem em roda livre rolamento de excedente independente da embreagem

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: AL30 KEED2
Quantidade de ordem mínima: 1 PC
Preço: USD300-USD600 PER PIECE
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 2000 PCes pelo mês
Nome de Prodcut: Passando a embreagem que carrega AL30 KEED2 Material: Carregando GCr15 de aço
Tamanho de furo: 30mm Tamanho do OD: 100mm
Garantia: 1 ano Peso: 11Kg
OEM: aceite Tempo de Ddlivery: 5-7 dias
Porto: Shanghai Ningbo
Realçar:

Descer em roda livre passando o rolamento da embreagem

,

Rolamento de excedente independente da embreagem

,

Embreagem de excedente independente

KEED2 descem em roda livre rolamento de excedente independente da embreagem

Características



O tipo AL. .KEED2 é um tipo do rolo desce em roda livre, independente, selado e carregamento apoiado, usando dois 160. rolamentos da série. A unidade é lubrificada entregado.
Esta combinação é usada como o excedente da embreagem como mostrado no verso. Neste projeto, um AL padrão desce em roda livre é conectado a um acoplamento flexível para in-line a montagem.
O tipo de KEE é um acoplamento do elevado desempenho usado para umedecer vibrações de torção e para aceitar o misalignement sem cargas de carregamento adicionais. A tampa D2 é usada para fechar a unidade. É equipada com os dois parafusos para o enchimento, o dreno e o nível do óleo. Nós recomendamos a unidade somos fornecidos montado.
Especifique por favor o sentido da raça interna da rotação visto da flange D2. Refira o catálogo do fabricante para verificar a seleção de acoplamento.

Dados técnicos

Nome do produto passando o rolamento da embreagem
Modelo AL30 KEED2
Material GCr15
Diâmetro interno 30mm
Diâmetro exterior 100mm
Velocidade de excedente da raça interna 4100r/min
Velocidade de excedente da raça exterior 1300r/min
Peso 11Kg
Capacidade do torque 500Nm
Aplicação Redutor, máquina da impressora, máquina de Texitle, transporte de correia, indústria de sal
Pacote Caixa de madeira, tubo, polia, etc.
Termos do pagamento TT. L/C, D/A, D/P, Western Union, Paypal

Dimensões e capacidades

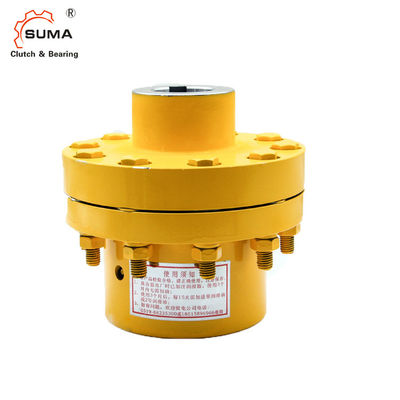

KEED2 descem em roda livre rolamento de excedente independente da embreagem 0

Tipo Tamanho









Passando velocidades





Peso
AL. .KEED2 dH7 KEE TKN nimax1) namax2) dKH7 D L1 D6 L6
[milímetro]   [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma]
12 2 55 2500 6000 12… 25 62 42 97 35 3
15 3 122 1900 6000 16… 30 68 52 112 40 4,4
20 3 122 1600 5600 16… 30 75 57 112 40 4,6
25 4 288 1400 4500 20… 40 90 60 130 50 6,4
30 5 500 1300 4100 20… 50 100 68 160 60 11
35 6 725 1100 3800 25… 65 110 74 190 75 17
40 6 1025 950 3400 25… 65 125 86 190 75 19
45 6 1050 900 3200 25… 65 130 86 190 75 19
50 7 1750 850 2800 30… 75 150 92 225 90 31
55 8 2625 720 2650 35… 90 160 104 270 100 47
60 8 2750 680 2450 35… 90 170 114 270 100 49
70 10 5750 580 2150 45… 110 190 134 340 140 90
80 11 8500 480 1900 55… 125 210 144 380 160 107
90 12 13750 380 1700 65… 140 230 158 440 180 170
100 14 20000 350 1450 75… 160 270 182 500 200 230
120 16 30000 250 1250 85… 180 310 202 560 220 330
150 18 43750 180 980 95… 200 400 246 640 250 500
200 22 97500 120 750 125… 250 520 326 880 320 965
250 28 250000 100 620 160… 320 610 396 1160 400 1725
ALM. .KEED2 25 4 288 1100 2800 20… 40 90 60 130 50 6,4
30 5 588 1000 2500 20… 50 100 68 160 60 11
35 6 838 900 2400 25… 65 110 74 190 75 17

NOTA

1) Overrunst da raça interna

2) Excedentes exteriores da raça

Keyway ao RUÍDO 6885,1

Ao pedir, especifique por favor o ø furado d k e o sentido de

rotação vista do „A da seta “: Excedentes da raça interna do „R “dentro

sentido sentido horário, „L “excedentes da raça interna no contador

sentido sentido horário

” Refira instruções da montagem e da manutenção

Montando o acoplamento

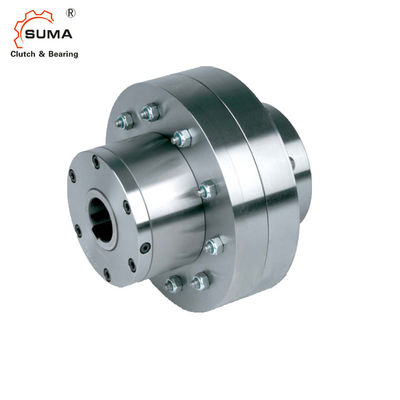

KEED2 descem em roda livre rolamento de excedente independente da embreagem 1

Imagens

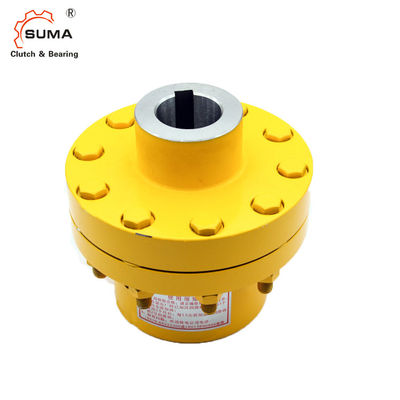

KEED2 descem em roda livre rolamento de excedente independente da embreagem 2



KEED2 descem em roda livre rolamento de excedente independente da embreagem 3
