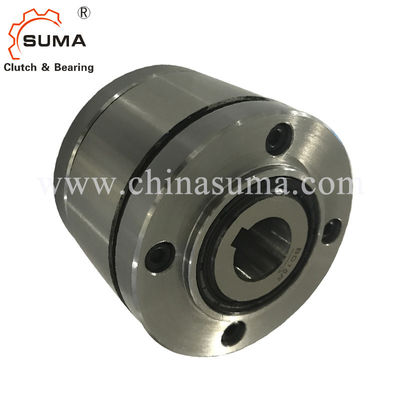

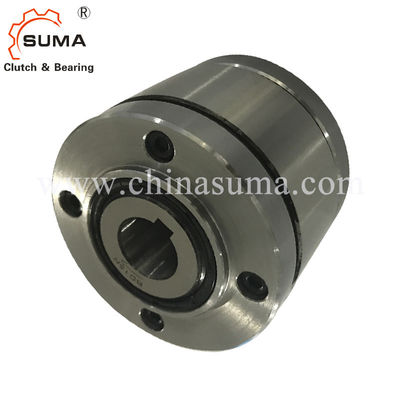

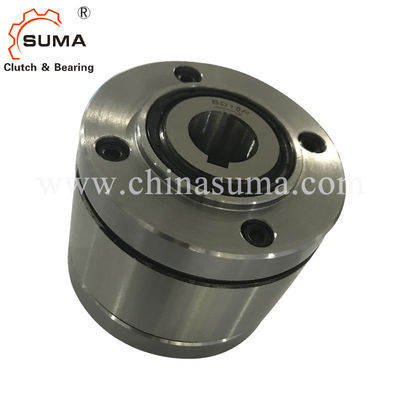

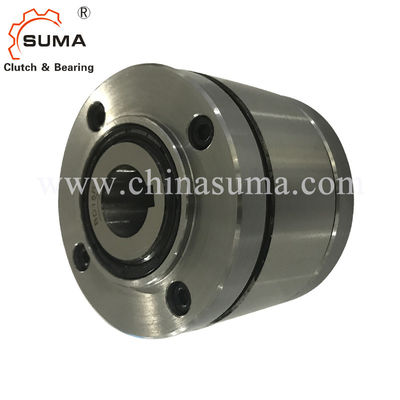

BD20 completos descem em roda livre 1700RPM que passa o rolamento da embreagem
Características
Completo desce em roda livre BD… X são sprag selado desce em roda livre com rolamentos de esferas e descolagem X. do sprag. São fornecidos óleo-enchidos. A descolagem X do sprag assegura a operação descendo em roda livre desgaste-livre quando o anel interno gerencie na alta velocidade.
Desce em roda livre BD… X são usados como:
Batentes traseiros do ➧
➧ que passa embreagens
para aplicações com operação descendo em roda livre de alta velocidade e quando usado como uma embreagem de excedente com a operação de condução de baixa velocidade.
Torques nominais até 42 500 nanômetro.
Furos até 150 milímetros.
Dados técnicos
| Artigo | BD20 |
| Diâmetro interno. | 20 milímetros |
| Diâmetro exterior. | 106 milímetros |
| Largura | 77 milímetros |
| Torque | 420 nanômetro |
| Peso | 3,8 quilogramas |
| Porto | Shanghai; Ningbo |
| Prazo de entrega | 10-15 dias |
| Pacote | pacote de madeira, pacote da caixa, etc. |
| Aplicação | Elevador do transporte, de motor elétrico, de cubeta, etc. |
Dimensões e capacidades
|
Freew tamanho do salto |
Tipo |
Nom torque do inal |
Descolagem do Sprag na velocidade interna min-1 do anel |
Velocidade máxima freew do anel saltos corridas min-1 |
O anel exterior conduz min-1 | milímetro |
Furo d dard milímetro |
milímetro | milímetro máximo | B milímetro |
D milímetro |
F milímetro |
G ** | H milímetro |
K milímetro |
L milímetro |
R milímetro |
S milímetro |
T milímetro |
Z ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
O torque transmissível máximo é 2 vezes o torque nominal especificado. Veja a página 14 para a determinação do torque da seleção.
Keyway de acordo com o RUÍDO 6885, página 1 • Tolerância da largura JS10 do keyway.
* Keyway de acordo com o RUÍDO 6885, página 3 • Tolerância da largura JS10 do keyway.
** Z = número dos furos conexão G no círculo T. do passo.
Montando o exemplo
Completo descer em roda livre BD 45 SX como uma embreagem de excedente na extremidade do eixo da movimentação principal de gerencio de alta velocidade de uma máquina de matéria têxtil. A roda dentada é ligada a uma movimentação auxiliar. Na operação normal (que desce em roda livre a operação) as excedentes internas do anel e o anel exterior estão em uma paralisação com aparafusado na roda dentada. Durante a instalação, a máquina é conduzida pela movimentação i-liary auxiliar lentamente de corrida através da movimentação de corrente e descer em roda livre que está trabalhando na operação de condução. Com a alta velocidade do anel interno em descer em roda livre a operação, o tipo descolagem X do sprag é usado; os sprags trabalham em descer em roda livre a operação sem contato e daqui são desgaste-livres.
Montagem
A peça do acessório do cliente é centrada no diâmetro R e aparafusada sobre à cara. O piloto nas tampas é particularmente apropriado para em taching as peças menores e mais estreitas (rodas dentadas, rodas de engrenagem etc.). O cliente deve fornecer os parafusos de fechamento do comprimento necessário a fim montar a divisória do acessório.
A tolerância do eixo deve ser ISO h6 ou j6 e a tolerância do diâmetro piloto R da peça do acessório devem ser ISO H7 ou J7.
Exemplo para pedir
Descer em roda livre o tamanho BD 30, tipo com descolagem X do sprag
e furo de 45 milímetros:
• BD 30 DX, d = 45 milímetros
