Rolamento da embreagem do rolo
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | AA40 |

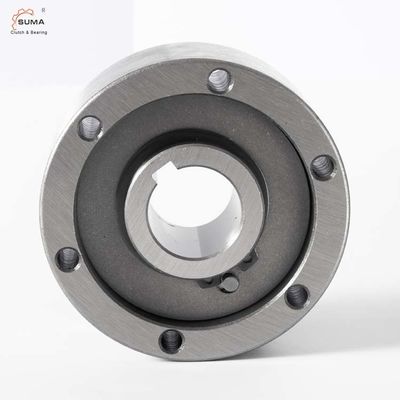

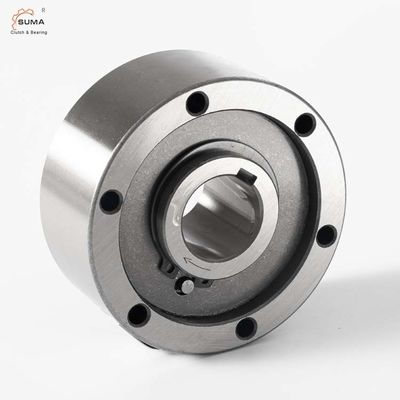

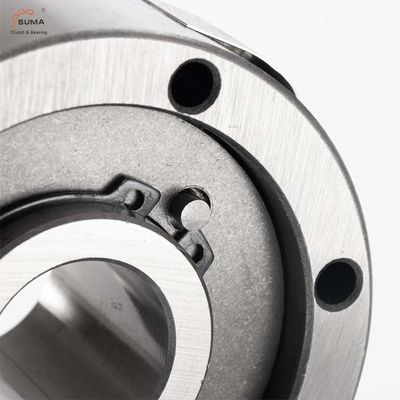

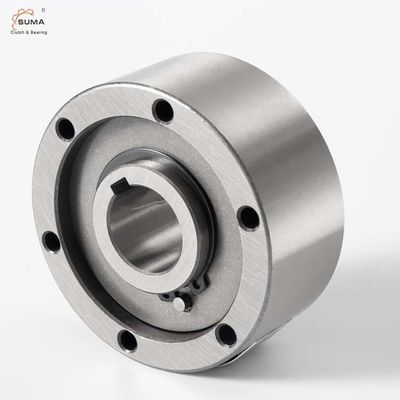

AA40 40*125*56MM que posicionam descem em roda livre os rolamentos de uma embreagem do rolo da maneira
Características
O tipo AA é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais.
A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
A lubrificação padrão é óleo.
A raça interna é fechada ao eixo. O ajuste para centrar-se da raça exterior deve ser à tolerância H7.
A conexão da raça exterior é através dos parafusos diretos para classificar 10,9 ou melhor.
Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.
Dados técnicos
| ESPECIFICAÇÃO | |
| Modelo | AA40 |
| Material | GCr15 |
| Diâmetro interno | 40mm |
| Diâmetro exterior | 125mm |
| Espessura | 56mm |
| Capacidade do torque | 1030Nm |
| Torque do arrasto | 72Ncm |
| Velocidade de excedente da raça interna | 1200r/min |
| Velocidade de excedente da raça exterior | 170r/min |
| Peso | 0.7kg |
| Estrutura | Tipo do rolo |
| Aplicação | Máquina de matéria têxtil, fãs, ventiladores, máquina de impressão |
| Pacote | Caixa da caixa, caixa de madeira ou personalizado |
| Termos do pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
| Prazo de entrega | 2-4 dias para a amostra, 7 dias para a ordem grande |
Dimensões e capacidades
| Tamanho | TK1 | Passando velocidades | Peso |
Arrasto torque |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (quilograma) | TR | |
| (milímetro) | (Nanômetro) | (min-1) | (min-1) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (milímetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTAS
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1
Montagem e acoplamento
Imagens
FAQ
Q: Como você embala os bens?
Q: Posso eu obter as amostras de você?
: É incentivado altamente pedir as amostras para a verificação da qualidade.
Q: Pode você prometer entregar a tempo os bens?
