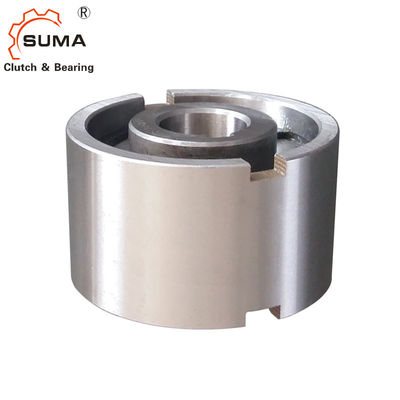

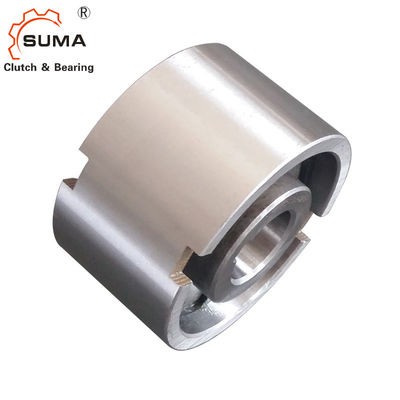

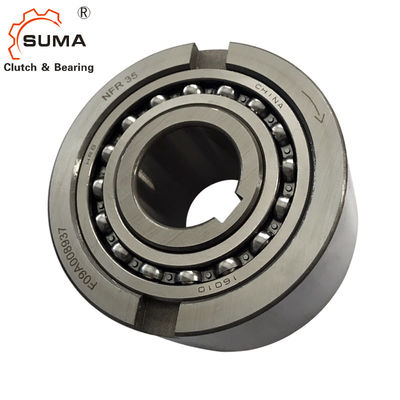

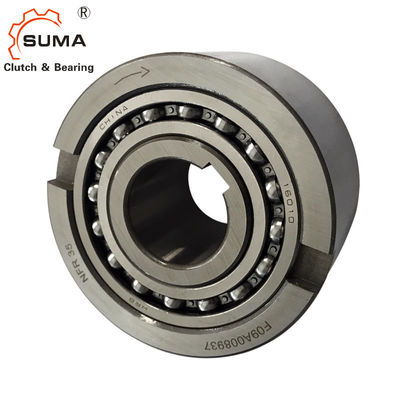

Embreagem do rolo da maneira de NFR30 3200 RPM um com rolamentos de esferas
Características
O tipo NFR é um tipo de carregamento freewheelwithout do rolo apoiado toda a selagem. A lubrificação e a selagem devem ser
fornecido pela instalação. A lubrificação padrão é óleo. As unidades do tamanho 8 a 20 usam o aço no apoio de carregamento de aço
da raça interna. Acima do tamanho 25, dois 160. os rolamentos de esferas da série são usados, dando uma velocidade de excedente mais alta
capacidade. Um arranjo típico é mostrado no verso.
A raça interna é fechada ao eixo. A raça exterior tem uma tolerância n6 positiva para dar um ajuste de imprensa em um alojamento aos entalhes laterais de H7.Additional prevê a transmissão positiva do torque. O alojamento deve ser forte bastante a não
expanda após o conjunto.
Dimensões e capacidades
Tipo | Tamanho | Passando velocidades | Peso | |||||||||||
NFR (ANR-ANG) |
dH7 (milímetro) |
TKN1 (Nanômetro) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (milímetro) |
D2 (milímetro) |
D4 (milímetro) |
L (milímetro) |
Mim (milímetro) |
t (milímetro) |
bH11 (milímetro) |
r (milímetro) |
r1 (milímetro) |
(quilograma) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4,0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4,2 | 9 | 18 | 3,5 | 3 | 6,5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3,2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 |
Montagem e acoplamento
