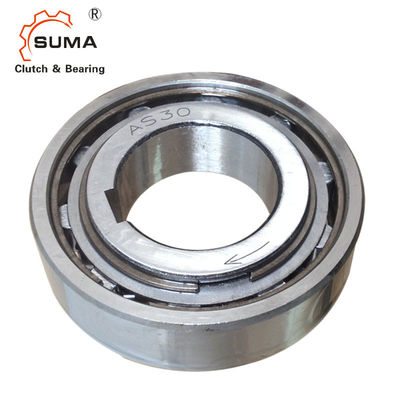

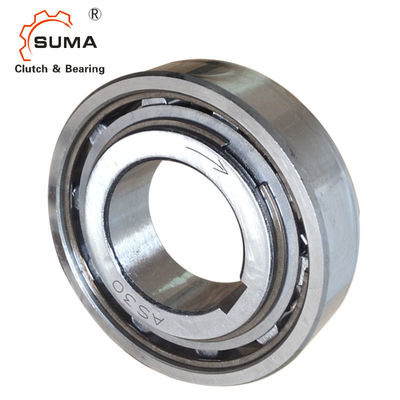

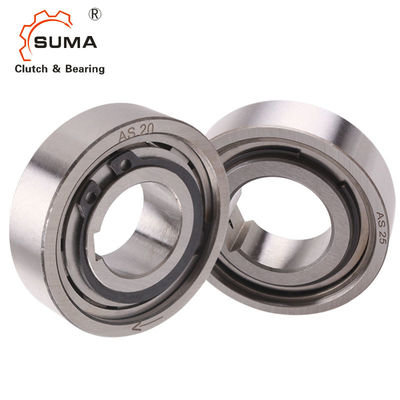

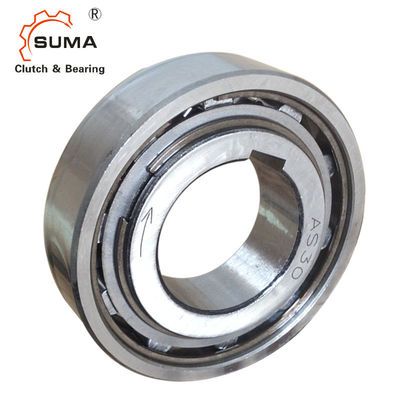

Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um
  • Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um
  • Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um
  • Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um
  • Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um

Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo AS50 NSS50
Detalhes do produto
Nome do produto:
Embreagem do rolo que carrega AS50 NSS50
Material:
GCr15 que carrega o aço
Capacidade do torque:
230Nm
Velocidade de rotação:
1500RPM
PESO DE UNIDADE:
0.49kg
Garantia:
1 ano
TAMANHO:
50*90*20mm
OEM:
aceite
Realçar:

Embreagem da maneira NSS50 um

,

Embreagem da maneira 1500RPM um

,

Rolamento de rolo da maneira NSS50 um

Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD150-USD200 PER PIECE
Detalhes da embalagem
Caixa da caixa
Tempo de entrega
10-15 dias
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte
1000pcs pelo mês
Descrição do produto

  Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um

Características

O tipo é TÃO um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. Nominais fora das dimensões são o mesmos que séries 62… rolamentos de esferas.
Um arranjo típico é instalar este tipo ao lado de um rolamento da série 62 dentro das mesmas tolerâncias do lugar, como mostrado na seguinte página. A raça interna é fechada ao eixo (exceto o furo de 6 milímetros).
A raça exterior tem uma tolerância r6 positiva para dar um ajuste de imprensa em um alojamento H7. O alojamento exterior deve ser forte bastante
Para não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.

Dados técnicos

Nome do produto Um rolamento da embreagem do rolo da maneira
Modelo AS50
Material GCr15
Capacidade do torque 230Nm
Diâmetro interno 50mm
Diâmetro exterior 90mm
Espessura 20mm
Peso 0.49kg
Pacote Caixa da caixa/caixa de madeira, polia, etc.
Termos do pagamento TT. L/C, D/A, D/P, Western Union
Prazo de entrega 2-4 dias para a amostra, 7 dias para a ordem grande

Dimensões e capacidades



Tipo Tamanho



TKN1)

Passando velocidades

Peso



Torque do arrasto
AS (NSS) dH7 nimax2) namax3) Dr6 D5 L s e f TR
[milímetro] [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 47 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58

COMO .jpg

NOTAS:
AS6 sem keyway. ØD = -0-0,009
Keyway AS8-12 ao RUÍDO 6885,1.
Outros tamanhos ao RUÍDO 6885,3
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça
As dimensões de montagem são idênticas à série 62 dos rolamentos de esferas

Montando o exemplo

COMO .jpg

Imagens
  Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um 2
Tipo embreagem do rolo NSS50 da maneira de GCr15 1500RPM um 3
