Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro
  • Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro

Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo MZEU30
Detalhes do produto
Nome do produto:
Embreagem do rolo que carrega MZEU30
Carregamento apoiado:
Sim
Material:
Carregando GCr15 de aço
TAMANHO:
30*100*68mm
Capacidade do torque:
735Nm
Garantia:
1 ano
Pacote:
Caixa da caixa/caixa de madeira
OEM:
aceite
Realçar:

Rolamentos de rolo de aço de MZEU

,

Rolamentos de rolo de aço da tolerância H7

,

Aço do rolamento de rolo da tolerância H7

Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD160-USD200 PER PIECE
Detalhes da embalagem
Caixa da caixa/caixa de madeira
Tempo de entrega
7-15 dias
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Descrição do produto

Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro



1. No modelo. MZEU12 a MZEU80 pre-são lubrificados e não exigem nenhuma lubrificação. A variação da temperatura operacional é – 40°C a +40°C. modelam No. MZEU90 a MZEU150 exigem a lubrificação do óleo.
2. modelo No. MZEU12 às rodas dentadas MZEU80 e a outros fatores transmissores do torque pode ser usado com a flange padrão. Refira o exemplo 1. da instalação.
3. Nós recomendamos uma tolerância do eixo de h7, e o keyway do ISO R773 (RUÍDO 6885,1) é padrão.
4. Nós recomendamos uma tolerância de E H7 para a roda dentada e outras peças.
5. limpe a superfície de ambas as extremidades da raça exterior e das superfícies de contato da flange, da roda dentada e das outras peças.
6. Para No modelo. MZEU90 a MZEU150, aplicam o esparadrapo do selo à superfície da raça exterior em ambas as extremidades.
7. Verifique o sentido da rotação.

Dimensões e capacidades

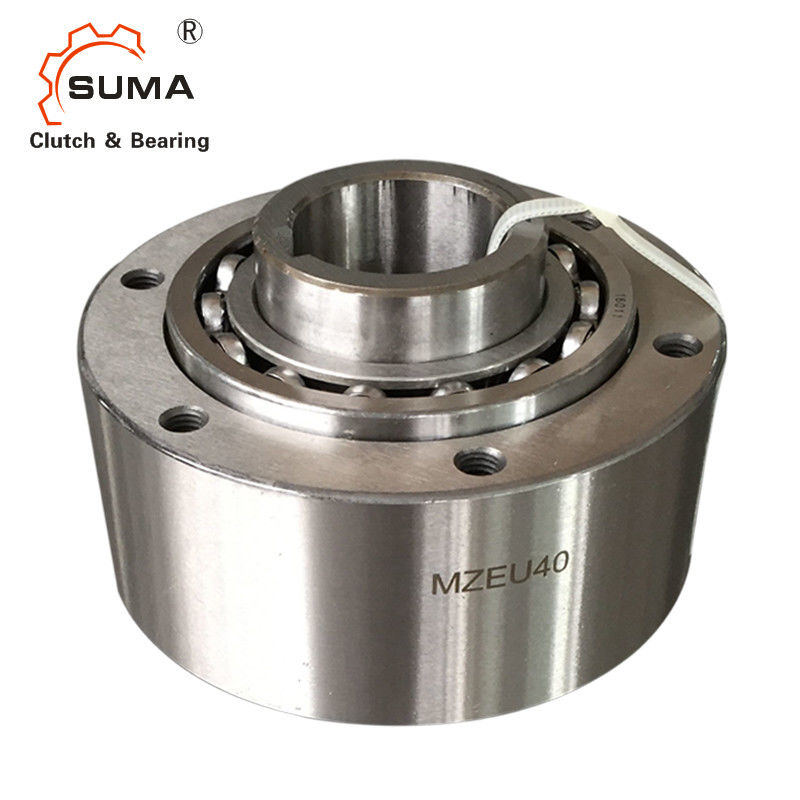

Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro 0


Modelo

Torque
Capacidade







Máximo Overrunning

Arrasto
Torque

Tamanho de furo

Keyway


B

C

D

E

F

G

H-J

K

L

Peso
N·m r/min r/min N·m H7 Raça interna   h7   PCD           C (quilograma)
MZEU 12 (K) 60 2.000 1.000 0,20 12 4X1.8 42 62 20 51 42 20 27 3 - 05,5 - 0,8 0,5
MZEU 15 (K) 100 1.800 900 0,20 15 5X2.3 52 68 28 56 47 25 32 3 - M5 8 0,8 0,8
MZEU 20 (K) 245 1.600 700 0,29 20 6X2.8 57 75 34 64 55 30 39 4 - M5 8 0,8 1,2
MZEU 25 (K) 425 1.600 600 0,33 25 8X3.3 60 90 35 78 68 40 40 4 - M6 10 0,8 1,8
MZEU 30 (K) 735 1.500 500 0,39 30 8X3.3 68 100 43 87 75 45 48 6 - M6 10 1,0 2,6
MZEU 35 (K) 1.015 1.400 300 0,49 35 10X3.3 74 110 45 96 80 50 51 6 - M6 12 1,0 3,2
MZEU 40 (K) 1.350 1.400 300 0,59 40 12X3.3 86 125 53 108 90 55 59 6 - M8 14 1,3 4,8
MZEU 45 (K) 1.620 1.400 300 0,69 45 14X3.8 86 130 53 112 95 60 59 8 - M8 14 1,3 6,2
MZEU 50 (K) 2.070 1.300 250 0,79 50 14X3.8 94 150 64 132 110 70 72 8 - M8 14 1,3 8,2
MZEU 55 (K) 2.400 1.300 250 0,88 55 16X4.3 104 160 66 138 115 75 72 8 - M10 16 1,5 9,5
MZEU 60 (K) 2.950 1.200 250 0,98 60 18X4.4 114 170 78 150 125 80 89 10 - M10 16 1,5 12,3
MZEU 70 (K) 4.210 1.100 250 1,27 70 20X4.9 134 190 95 165 140 90 108 10 - M10 16 1,8 18,1
MZEU 80 (K) 5.170 800 200 1,38 80 22X5.4 144 210 100 185 160 105 108 10 - M10 16 1,8 23,1
MZEU 90 (K) 12.000 450 150 4,70 90 25X5.4 158 230 115 206 180 120 125 10 - M12 20 2,0 28,1
MZEU100 (K) 17.600 400 130 5,39 100 28X6.4 182 270 120 240 210 140 131 10 - M16 24 2,0 46,3
MZEU130 (K) 24.500 320 110 6,76 130 32X7.4 212 310 152 278 240 160 168 12 - M16 24 2,5 70,2
MZEU150 (K) 33.800 240 80 8,13 150 36X8.4 246 400 180 360 310 200 194 12 - M20 32 2,5 146,3

Montagem e acoplamento

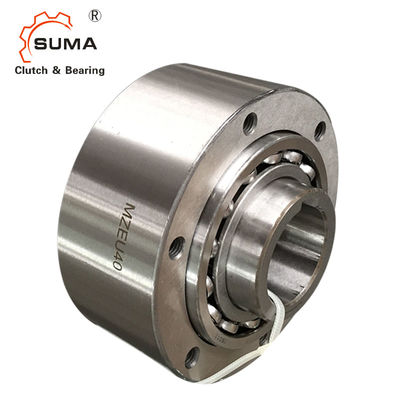

Tolerância GCr15 de MZEU H7 735 rolamentos de rolo de aço do nanômetro 1


Ao instalar flanges padrão, as rodas dentadas e o outro equipamento à embreagem cabem-nas em torno dos rolamentos e parafusam-nos os parafusos em ambas as extremidades da raça exterior.
Instalando a flange e a roda dentada no lado oposto, o sentido da rotação pode ser mudado.
Ao montar a embreagem no eixo, aplique a pressão à raça interna mas nunca à raça exterior.
Para aplicações de índice de alta velocidade (mais de 50 c/m) que um tipo forte da mola isrecommended.
Modelo não.
raça interna de q
raça exterior de w
came de e
mola de r
carregamento de t
placa lateral de y
MZEU K
Nenhum Mark: Nenhum keyway na raça exterior.
K: Keyway na raça exterior.
