Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem
  • Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem
  • Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem
  • Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem
  • Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem
  • Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem

Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo FXM120-50SX/H75
Detalhes do produto
Nome do produto:
Passando a embreagem
Material:
Carregando GCr15 de aço
Escala furada:
60-95mm
Torque:
7700Nm
Velocidade de rotação:
4000rpm
Diâmetro exterior.:
210mm
OEM:
aceite
Eixo Tolearance:
ISO h6 ou j6
Realçar:

O GV tira o excedente do rolamento da embreagem

,

Passar GCr15 embreia o carregamento

,

Embreagem de sprag da maneira GCr15 um

Termos do pagamento & do transporte
Quantidade de ordem mínima
1 PC
Preço
USD298-USD360 PER PIECE
Detalhes da embalagem
Caixa da caixa/caixa de madeira
Tempo de entrega
7-15 dias
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte
1000 PCes pelo mês
Descrição do produto

O Sprag FXM120-50SX/H75 tira o excedente da embreagem que carrega uma maneira

Características de passar o rolamento da embreagem





Descolagem X do Sprag

  Integrado desce em roda livre FXM são equipados com a descolagem X. do sprag. A descolagem X do sprag é usada para batentes traseiros e embreagens do excedente, contanto que em descer em roda livre a operação o anel interno está girando na alta velocidade e está fornecendo com o excedente de embreagens que a operação de condução está conduzida em de baixa velocidade. Em descer em roda livre a operação, a força centrífuga FC faz com que o sprag tire da trilha exterior. Neste estado de funcionamento, descer em roda livre os trabalhos desgaste-livres, isto é com vida útil ilimitada.





Dados técnicos de passar o rolamento da embreagem

Artigo FXM120-50SX/H75
Material GCr15
Diâmetro do furo. 60-90 milímetros
Diâmetro exterior. 210 milímetros
Largura 70 milímetros
Capacidade do torque 7700 N.m
Peso 12,7 quilogramas
Pacote Caixa da caixa, caixa de madeira ou como suas exigências

Dimensões e capacidades







Tipo
d B D E F G J L P T U V W Z ** Peso
  milímetro
milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro quilograma
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Integrado desce em roda livre FXM são sprag desce em roda livre sem apoio de rolamento e com descolagem X. do sprag. A descolagem X do sprag assegura a um desgaste a operação descendo em roda livre livre quando o anel interno gerencie na alta velocidade. Desce em roda livre FXM são usados como:

Batentes traseiros

Passando embreagens

para aplicações com alta velocidade descer em roda livre a operação do ing e quando usado como uma embreagem de excedente com a operação de condução de baixa velocidade. Torques nominais até 888 000 nanômetro. Furos até 460 milímetros. Muitos furos padrão estão disponíveis.



Notas:

O torque transmissível máximo é 2 vezes o torque nominal especificado.

O torque nominal teórico aplica-se somente para a concentricidade ideal entre o anel interno e exterior. Na prática, a concentricidade é afetada pelo jogo de carregamento e centrando erros do relinchar as peças bouring.

Então os torques nominais especificados na tabela aplicam-se, enquanto tomando na consideração que o existentes correm para fora (T.I.R.). Velocidades mais altas mediante solicitação.



Imagens de passar o rolamento da embreagem

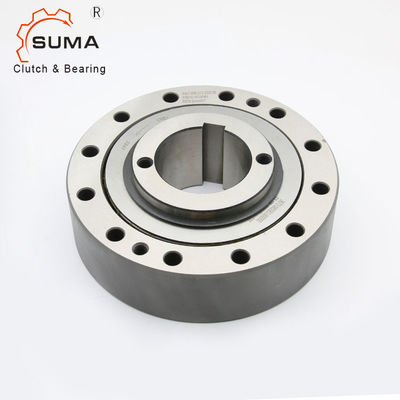

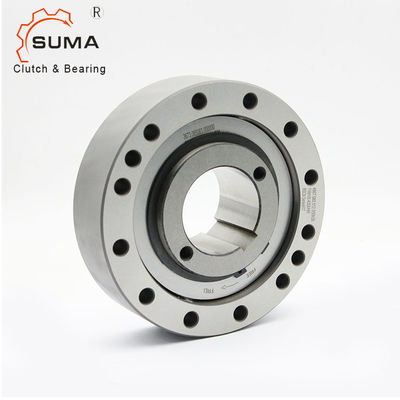

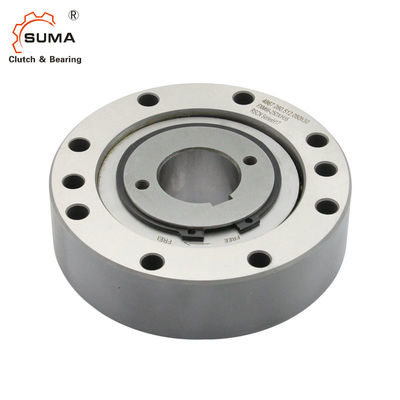

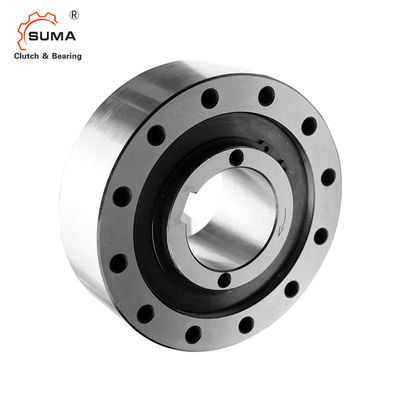

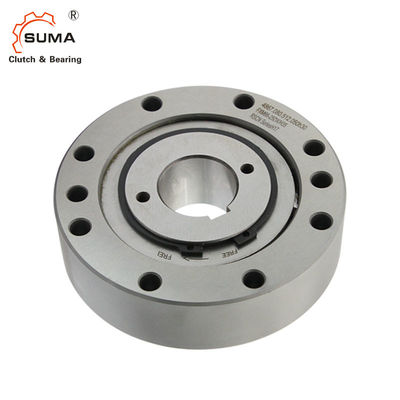

Sprag do GV FXM120-50SX/H75 GCr15 para tirar o excedente do rolamento da embreagem 1
