Rolamento do batente traseiro
>
|
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | BS160 |

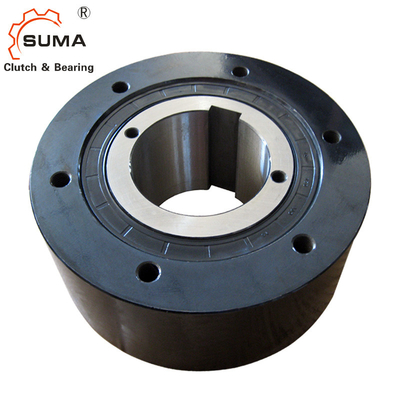

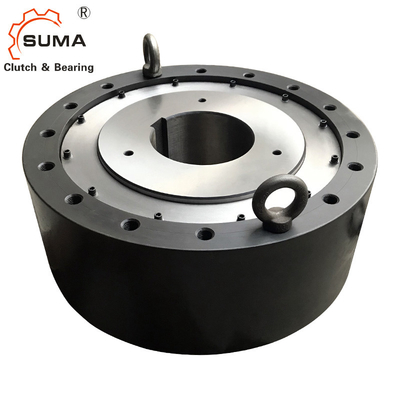

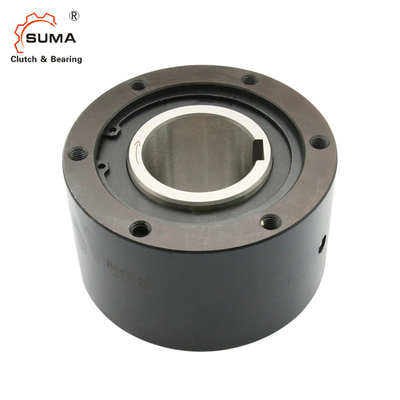

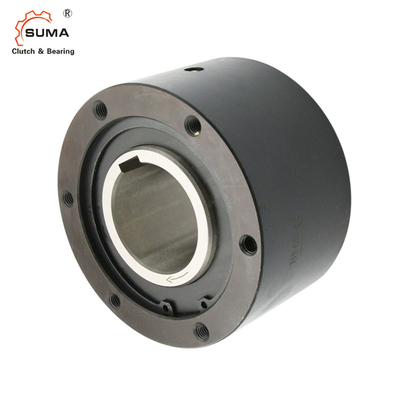

BS160 BS200 BS220 Embraiagem de travagem de retenção de travagem de retenção de travagem de travagem de travagem de travagem de travagem
Características
A série BS de embraiagens de cam é destinada a aplicações em que se pretenda evitar a rotação inversa do eixo da cabeça do transportador de velocidade lenta (backstopping).
1Para evitar a rotação na direcção inversa a velocidades lentas em transportadores ou bombas.
2Antes da instalação, verifique se a direcção de rotação da corrente interna da embreagem de travagem BS (indicada pela seta no eixo interno)
A direção de rotação do transportador é a mesma que a direção de rotação do motor.
3. Instalar de forma segura o braço de binário para a embreagem BS Cam usando parafusos de força 10,9 ou superior.
A superfície do braço de binário e o lado da pista exterior são planos e livres de poeira.
Dimensões e capacidades
Modelo |
Torque Capacidade (Nm) |
Max. - O quê? Excesso de quantidade (r/min) Raça Interna |
Arraste Torque (Nm) |
A |
B |
C |
PCD D |
E |
S |
H-M. Tamanho × Tonel × Número de furos explorados |
(kg) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1,25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1,5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1,5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1,75 ×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| Tipo |
Capacidade de binário (Nm) |
Max. ultrapassando (r/min) Raça interna |
Arraste Torque (Nm) |
A | B | C |
PCD D |
E | S |
H-M. T.H.S.XP-Q'ty |
G.F.H. (Tamanho) |
Q. de G. (kg) |
| BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2,5-10 | PT 1/4 | 0.12 |
| BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
| BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
| BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
| BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | - Não. | Óleo 6.000 ml |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | - Não. | Óleo 7000 ml |
4A tolerância recomendada do eixo é de h7 ou h8.
5. Ao inserir a embreagem BS Cam no eixo, aplicar pressão apenas sobre a pista interna.
martelar ou exercer qualquer força sobre a pista exterior, o selo de poeira ou a placa de poeira.
6. Use sempre uma chave paralela para a instalação no eixo e, em seguida, fique a embreagem BS Cam para o eixo com a placa final.
Uma chave cônica.
7. Ao instalar modelos superiores a BS160 (tipos lubrificados com graxa), colocar uma das quatro tomadas de óleo no
A localização do fundo direta permitirá uma fácil drenagem da graxa para limpeza.
8. Enquanto o eixo está girando, a extremidade do braço de torque vai balançar até certo ponto na direção da rotação.
Se a extremidade do braço de torque estiver fixada com segurança, o motor deve ser movido para a direção da rotação.
(ver diagrama de instalação), o interior da embreagem torna-se torcido, o que pode resultar em danos aos componentes.
9Para os modelos BS30 a BS200, é suficiente um único braço de binário de um lado, mas para os modelos 220 a BS450, utilizar dois braços de binário, um
Instale os braços de binário uniformemente para que a força seja transmitida através do centro da embreagem.
10Os braços de torque para a embreagem de câmera BS são padronizados.
