Rolamento do batente traseiro
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | FSO800 HPI800 |

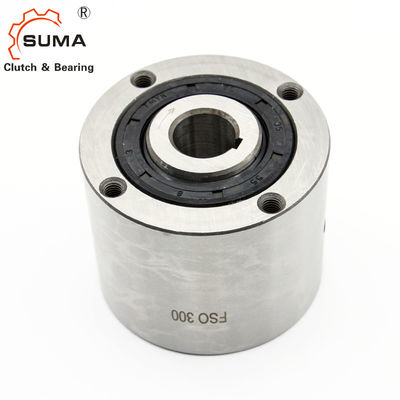

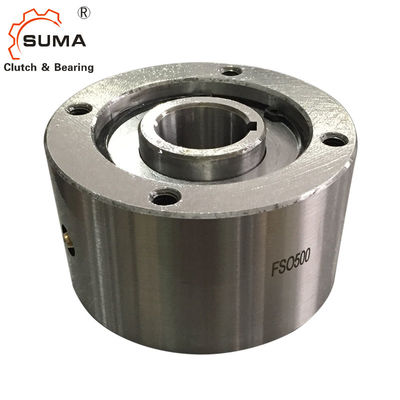

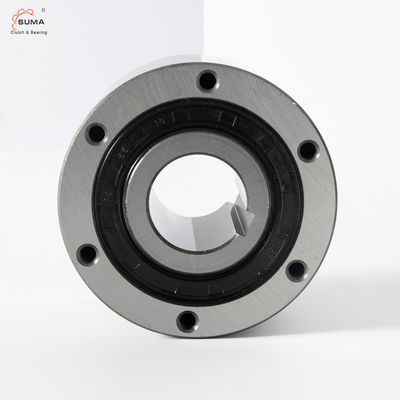

O Sprag da maneira de FSO800 HPI800 um desce em roda livre o rolamento da embreagem da came
Características
Os tipos FSO, FSO-GR, e HPI 750 1027 são tipo do sprag descem em roda livre independente, selado e carregamento apoiado, usando dois rolamentos de esferas.
Lubrificação
Os tipos FSO e HPI são lubrificados e usam selos padrão do bordo do eixo.
O tipo FSO-GR é lubrifica lubrificado e pode ser equipado com os selos de labirinto livres do contato.
O tipo HPI é projetado especialmente para aplicações de índice de alta velocidade.
Dimensões e capacidades
| Tamanho |
Torque [Nanômetro] |
Passando velocidades [min-1] |
DIMENSÃO [milímetros] | Lubrificante | Peso | torque | |||||||||||||||||
| FSO | FS | AO7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | ||||
| TKN1) | nmax 2) | nmax 3) | minuto-máximo | -0,05 | [quilograma] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
NOTAS
1) O × 2 T KN máximo de T = “refere a página de seleção 10 13
2) Raça interna/raceg exterior
3) Raça interna/selo de labirinto exterior da raça
4) A polegada fura disponível a pedido
5) Somente para o furo de tamanho grande
Tamanho 600 > 50 milímetros
Tamanho 700 > 75 milímetros
*) 6 furos equidistantes em 60° mais 2 extra-furos em 180° “referem instruções da montagem e da manutenção
Montagem e acoplamento
