Lugar de origem | China |
Marca | SUMA |
Certificação | ISO SGS |
Número do modelo | GV90 GV100 GV110 |

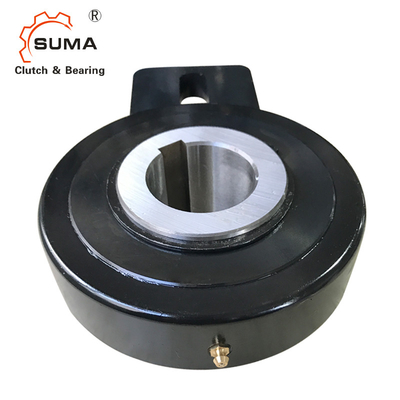

GV90 GV100 GV110 Elevador de caçamba Rolamentos da embreagem contra recuo unidirecional
Características da embreagem GV Backstop
As rodas livres da série GV são com roletes, a centralização entre a pista interna e a pista externa é realizada por meio de buchas.
as forças de torque são transmitidas do eixo para a pista interna por meio de uma chaveta.
a tolerância do eixo deve ser h6.
Quando a roda livre for utilizada como dispositivo antirretorno, a alavanca fixada na pista externa deve ser encaixada entre dois suportes;caso contrário, um pino deve ser inserido no buraco em loop.Quando travado na estrutura de uma máquina, ele interrompe a rotação da roda livre.
Se a roda livre for usada como alimentação intermitente, a alavanca deve ser fixada longitudinalmente usando o orifício para uma vareta ou similar.Em qualquer caso, para evitar sobrecarga as buchas, a alavanca deve ter uma certa folga para permitir o movimento axial.
a roda livre é fornecida já lubrificada
Dimensões e Capacidades
Modelo |
dH7 milímetros |
D milímetros |
eu milímetros |
B1 milímetros |
eu1 milímetros |
b2 milímetros |
EU2 milímetros |
EU3 milímetros |
EU4 milímetros |
Peso Kg |
Velocidade máxima |
Torque Nm |
Arraste Torque Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Kyey DIN 6885
2)Velocidade máxima permitida
