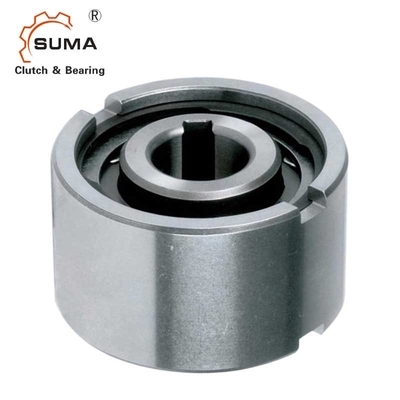

Rolamento de embreagem unidirecional Embreagem industrial carga pesada sem contato anti-retorno
Características
1. O Cam Clutch da série AA foi projetado para instalação por pressão.
2. A série AA tem uma chaveta na pista interna.As chavetas, exceto o tamanho 25, são fabricadas de acordo com DIN 6885. 3
3. A série AA tem um rasgo de chaveta tanto na pista interna quanto na externa.“-K” significa chaves enviadas junto com o Cam Clutch.
4. As dimensões de interferência corretas no eixo e na carcaça devem ser mantidas para obter o desempenho máximo do rolamento e da embreagem.
5. Consulte a tabela para tolerância do eixo e alojamento para cada série.
6. A seta na pista interna mostra a direção de engate da pista interna.
7. Para instalar a embreagem, use uma ferramenta de pressão de diâmetro apropriado para aplicar uma pressão uniforme sobre toda a face da pista interna e externa.
8. Não martele ou aplique outro choque na embreagem.
9. Certifique-se de que a carcaça tenha resistência suficiente para suportar a pressão necessária para a instalação do encaixe de pressão da embreagem.
10. Faixa de temperatura de operação: –30°C a +100°C (Consulte-nos para temperatura que exceda esta faixa).
Dados Técnicos
ESPECIFICAÇÃO | |
Modelo | AA60 / GC-D60170 |
Material | GCr15 |
Diâmetro interno | 60mm |
Diâmetro externo | 170mm |
Espessura | 78mm |
Capacidade de torque | 3500Nm |
Torque de arrasto | 240Ncm |
Velocidade de ultrapassagem da pista interna | 800r/min |
Velocidade de ultrapassagem da pista externa | 1100r/min |
Peso | 0,7kg |
Estrutura | Tipo de rolo |
Inscrição | Máquina têxtil, ventiladores, ventiladores, máquina de impressão |
Pacote | Caixa de papelão, caixa de madeira ou personalizada |
Termos de pagamento | TT.L/C, D/A,D/P,Western Union, Paypal |
Tempo de entrega | 2-4 dias para a amostra, 7 dias para pedidos grandes |
Dimensões e Capacidades
Tamanho | TK1 | Velocidades de ultrapassagem | Peso |
Arrastar torque |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | eu | f | s | (kg) | TR | |
(milímetros) | (Nm) | (min-1) | (min-1) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTAS
1) T máx = 2 &vezes;T KN
2) Excessos da pista interna
3) Ultrapassagem da pista externa
Chaveta conforme DIN 6885.1
Montagem e Acoplamento
Fotos
P:Como você embala as mercadorias?
P:Posso obter as amostras de você?
R: É altamente recomendável solicitar amostras para verificação de qualidade.
P:Você pode prometer entregar as mercadorias a tempo?
