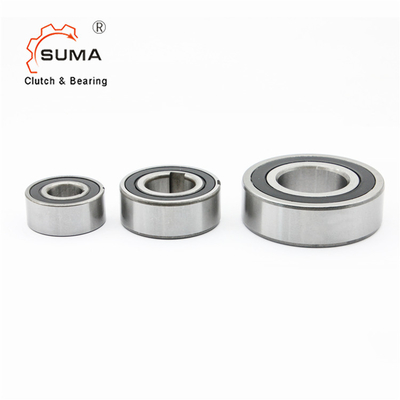

Maneira do Holdback um de CSK6005 CSK6006 CSK6007 CSK6005PP que passa os rolamentos da embreagem
Fearures dos rolamentos da embreagem da maneira do sprag um
A maneira de CSK um que carrega a série tem uma altura radial pequena da seção e é sabida igualmente geralmente como um rolamento de uma maneira ou o rolamento Anti-reverso. Os rolamentos de uma maneira são projetados transmitir o torque entre o eixo e o alojamento em um sentido e permitir o movimento livre no sentido oposto.
As embreagens de CSK são elementos de máquina tipicamente especiais:
Quando girar em um sentido, lá não é nenhum contato entre os anéis internos e exteriores, isto é a embreagem unidirecional está livre girar.
Ao girar no outro sentido, os anéis internos e exteriores estão no contato próximo, e a embreagem unidirecional pode transmitir torques altos.
Além do que o modelo básico de CSK, tipo CSK. P caracteriza um keyway na raça interna.
Por este motivo pode ser fechado a um eixo à tolerância k6. A raça exterior deve ainda ser pressionada em um alojamento rígido à tolerância N6.
CSK. .PP caracteriza um keyway na raça interna e exterior. As tolerâncias de montagem recomendadas são h6 no eixo e H6 em um alojamento rígido. Contacte-nos por favor quando a temperatura ambiental ou de funcionamento não está dentro da escala +5°C a +60°C.
Dimensões e capacidades
Tipo | Tamanho | Carregando a série | Carregando cargas | Peso | Torque do arrasto | |||||
dinâmica | estático | |||||||||
CSK (KK) | d | TKN1) | N máximo | D | L | C | C0 | TR | ||
[milímetro] | [N.m] | [min-1] | [milímetro] | [milímetro] | [kN] | [kN] | [quilograma] | [N.cm] | ||
8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4,4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
