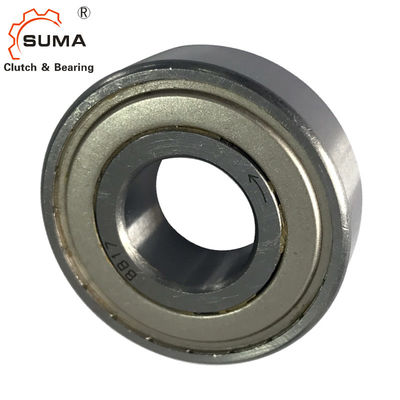

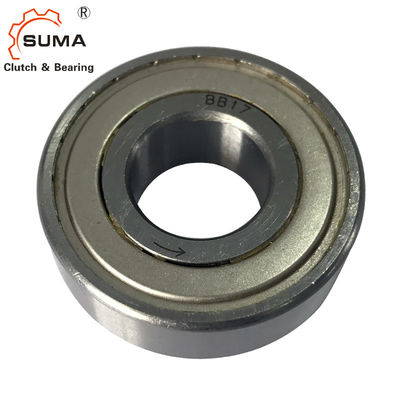

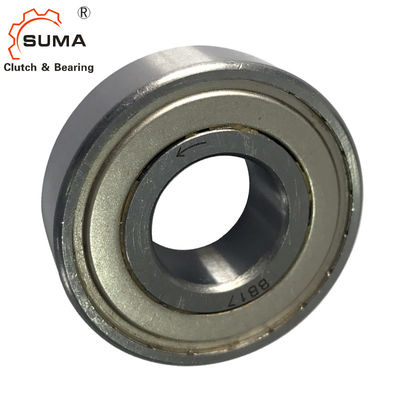

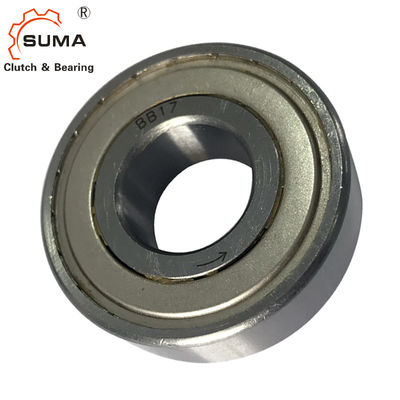

Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB
  • Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB
  • Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB
  • Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB
  • Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB

Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo BB25
Detalhes do produto
Nome do produto:
Embreagem de Sprag que carrega BB25
Material:
GCr15 que carrega o aço
Capacidade do torque:
78Nm
Velocidade de rotação:
2500rpm
Peso de unidade:
0.15Kg
TAMANHO:
25*52*15mm
Garantia:
1 ano
Porto:
Shanghai Ningbo
Realçar:

Rolamento da embreagem da came do Sprag

,

Rolamento da embreagem da came BB25

,

Sprag da maneira BB25 um

Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD8-USD12PER PIECE
Detalhes da embalagem
Caixa da caixa
Tempo de entrega
3-5 dias
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte
1000pcs pelo mês
Descrição do produto

Rolamento da embreagem da came do Sprag do OD 52MM da maneira BB25 um

Característica

1. A embreagem da came da série do BB é projetada para a instalação do ajuste de imprensa.
2. as séries de BB-1K-K e de BB-2GD 1K-K têm um keyway na raça interna. Os Keyways, exceto o tamanho 25 são
fabricado ao RUÍDO 6885. 3, BB40-1K-K e BB40-2GD 1K-K são fabricados ao RUÍDO 6885. 1.
3. a série de BB-2K-K tem um keyway na raça interna e exterior.
“- K” significa as chaves enviadas junto com a embreagem da came.
4. as dimensões corretas da interferência no eixo e no alojamento devem ser mantidas para obter o desempenho máximo do rolamento e da embreagem.
5. Refira a tabela para a tolerância do eixo e do alojamento para cada série.
6. as embreagens do BB, do BB-1K e do BB-2K, carregar apoiado e entregado com graxa têm espanar a proteção do selo
contra partículas de 0.25mm e sobre, visto que as embreagens de BB-2GD e de BB-2GD-1K, série mais extensamente do que padrão do BB de 5mm, têm selos especiais do bordo para a proteção eficaz contra toda a poeira.
7. A seta na raça interna mostra o sentido da raça interna que contrata.
8. Para instalar a embreagem, use uma ferramenta da imprensa do diâmetro apropriado para aplicar mesmo a pressão sobre a cara inteira da raça interna e exterior.
9. Não martele nem não aplique o outro choque à embreagem.
10. certifique-se que o alojamento tem bastante força para suportar a pressão exigida para a instalação cabendo da imprensa da embreagem.
11. variação da temperatura de funcionamento: – 30°C a +100°C (nos consulte para a temperatura que excede esta escala).

Dados técnicos

Artigo BB25
Material GCr15
Diâmetro exterior. 52 milímetros
Tamanho de furo 25 milímetros
Capacidade do torque 78 nanômetro
Máximo Overrunning (raça interna) 1400 r/min
Máximo Overrunning (raça exterior) 2500 r/min
Porto Shanghai; Ningbo
Prazo de entrega 10-15 dias

Rolamento da embreagem da came do Sprag do OD 52MM da maneira da série BB25 um do BB 0

Dimensões e capacidades



odel Torque
Capacidade
Máximo Overrunning Torque do arrasto (N·m) B C D r Peso (N) Carregando cargas
Raça interna Raça exterior BB
BB-1K-K
BB-2K-K
BB-2GD
BB-2GD 1K-K
BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K
BB-2GD
BB-2GD 1K-K
Cr Núcleo
N·m r/min r/min N N
BB15 29 3600 2000 0,01 0,04 11 16 35 15 32,6 32,45 0,6 50 70 5950 3230
BB17 43 3500 1900 0,01 0,05 12 17 40 17 36,1 36,45 0,6 80 100 7000 3700
BB20 61 3000 1600 0,014 0,055 14 19 47 20 41,7 42,35 1 120 150 8500 4900
BB25 78 2500 1400 0,017 0,055 15 20 52 25 47,1 47,05 1 150 200 10700 6300
BB30 140 2000 1100 0,03 0,058 16 21 62 30 56,6 55,6 1 230 280 11900 7900
BB35 173 1800 1000 0,034 0,06 17 22 72 35 64 64,6 1,1 320 410 13500 9700
BB40 260 1800 900 0,04 0,08 22 27 80 40 71 71,6 1,1 400 600 14500 11700

Nota:

O no. do modelo marcou na raça interna é somente “K” para ambos os “1K” e “2K”. (Exemplo: a marca “BB25-K” para BB25-1K e BB25-2K)




Tolerância para o eixo e o alojamento

Modelo Diâmetro do eixo. Diâmetro do alojamento.
BB15 BB15-2GD 15+0.023+0.012 35-0.012-0.028
BB17 BB17-2GD 17+0.023+0.012 40-0.012-0.028
BB20 BB20-2GD 20+0.028+0.015 47-0.012-0.028
BB25 BB25-2GD 25+0.028+0.015 52-0.014-0.033
BB30 BB30-2GD 30+0.028+0.015 62-0.014-0.033
BB35 BB35-2GD 35+0.033+0.017 72-0.014-0.033
BB40 BB40-2GD 40+0.033+0.017 80-0.014-0.033
Modelo Diâmetro do eixo. Diâmetro do alojamento.
BB15-1K-K BB15-2GD 1K-K 15-0.008-0.028 35-0.012-0.028
BB17-1K-K BB17-2GD 1K-K 17-0.008-0.028 40-0.012-0.028
BB20-1K-K BB20-2GD 1K-K 20-0.010-0.031 47-0.012-0.028
BB25-1K-K BB25-2GD 1K-K 25-0.010-0.031 52-0.014-0.033
BB30-1K-K BB30-2GD 1K-K 30-0.010-0.031 62-0.014-0.033
BB35-1K-K BB35-2GD 1K-K 35-0.012-0.037 72-0.014-0.033
BB40-1K-K BB40-2GD 1K-K 40-0.012-0.037 80-0.014-0.033
Modelo Diâmetro do eixo. Diâmetro do alojamento.
BB15-2K-K 15-0.008-0.028 35-0.018-0.002
BB17-2K-K 17-0.008-0.028 40-0.018-0.002
BB20-2K-K 20-0.010-0.031 47-0.022-0.003
BB25-2K-K 25-0.010-0.031 52-0.022-0.003
BB30-2K-K 30-0.010-0.031 62-0.022-0.003
BB35-2K-K 35-0.012-0.037 72-0.025-0.006
BB40-2K-K 40-0.012-0.037 80-0.025-0.006

Dimensões das chaves e dos Keyways

Modelo b2js10 T1 t2 b1js9 t Raça interna
Chave
b×h×length
Raça exterior
Chave
×length do h do b'×
BB15-1K-K BB15-2GD- 1K-K 5,0 1,9 1,2
BB15-2K-K - 2,0 0,6 5x3x11 2x2x11
BB17-1K-K BB17-2GD- 1K-K 5,0 1,9 1,2
BB17-2K-K - 2,0 1 5x3x12 2x2x12
BB20-1K-K BB20-2GD- 1K-K 6,0 2,5 1,6
BB20-2K-K - 3,0 1,5 6x4x14 3x3x14
BB25-1K-K BB25-2GD- 1K-K 8,0 3,6 1,5
BB25-2K-K - 6,0 2 8x5x15 6x4x15
BB30-1K-K BB30-2GD- 1K-K 8,0 3,1 2,0
BB30-2K-K - 6,0 2 8x5x16 6x4x16
BB35-1K-K BB35-2GD- 1K-K 10,0 3,7 2,4
BB35-2K-K - 8,0 2,5 10x6x17 8x5x17
BB40-1K-K BB40-2GD- 1K-K 12,0 5,0 3,3
BB40-2K-K - 10,0 3 12x8x22 10x6x22

Nota:

A dimensão do t2 para BB25-1K-K, BB25-2K-K e BB25-2GD 1K-K é rasa de 0,5 milímetros comparada a

RUÍDO 6885. 3.
Processe o keyway no eixo 0,5 milímetros profundamente para usar a chave padrão do RUÍDO.
Todos modelos restantes são dimensionalmente permutáveis com concorrentes.

Lubrificação
1. Desde que a graxa é aplicada já antes da entrega, não há nenhuma necessidade de aplicar antes de usar a graxa.
2. Se a embreagem é usada com um lubrificante do óleo, a lubrificação do óleo deve ser aplicada dentro da unidade sempre.
3. Não use graxas ou lubrificantes com aditivos do EP.

Montando o exemplo
