Embreagem tirada 14*20*26mm da maneira do rolamento de rolo um da agulha do copo HFL1426
Dados técnicos
O rolamento de agulha tirado fileira do copo da série três do HFL é um rolamento de rolo com rolos cilíndricos.
Os rolos são finos e longos relativo a seu diâmetro. Este tipo do rolo é chamado um rolo da agulha.
É especialmente apropriado para carregar resultados com dimensões radiais limitadas da instalação. De acordo com aplicações diferentes, os rolamentos de rolo da agulha do HFL sem componentes internos do anel ou do rolo e da gaiola da agulha podem ser selecionados.
Este tipo do rolamento de rolo da agulha pode somente carregar a carga radial. Os rolamentos de rolo tirados da agulha do copo são rolamentos de rolo da agulha com anéis exteriores carimbados e formados finos.
Rolamento de rolo tirado da agulha do copo - embreagem do rolo com conjunto de rolamento:
HFL1426, furo de 14 milímetros, 20 milímetros OD, uma largura de 26 milímetros
Dimensões e capacidades de rolamento de rolo da agulha do HFL
Eixo Diâmetro. |
Designação da embreagem | Massa |
Borndary Dimensões |
Torque | Velocidade de limitação |
Carga básica Avaliações |
|||||
Fw | D | C | Eixo | Anel exterior | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
milímetro | Molas plásticas | Molas de aço | g | milímetro | Nanômetro | RPM | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

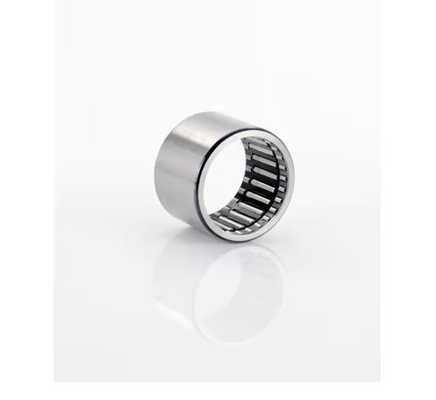

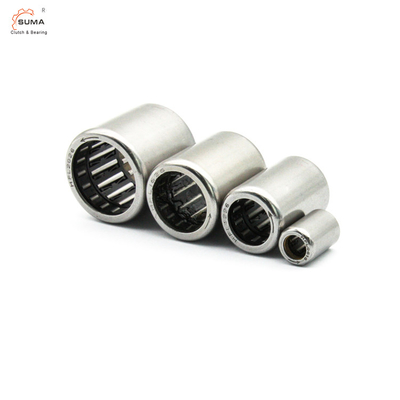

Imagens do rolamento de rolo tirado HFL da agulha do copo
