HF3020 rolamento de agulha tirado HF3520 da maneira do copo um
Dados técnicos
O carregamento de rolo Shell Type da agulha de Shell Type HF3020 HF3020 da maneira do rolamento de rolo um da agulha, esta é um tamanho popular que poderia ser usado em muitas aplicações que usa este tamanho 30mm x 37mm x 20mm.
Escala furada interna | 3-35mm |
Escala furada exterior | 6.5-42mm |
Escala da altura | 6-20mm |
Escala do torque | 0.2-121Nm |
Pacote | Bloco do rolo + caixa da caixa |
Dimensões e capacidades
Diâmetro do eixo | Carregando a designação | Massa aproximadamente | Dimensões | Torque permissível | Velocidade de limitação |
Apropriado tirado Rolamentos do copo |
||||
Diâmetro do eixo. | Diâmetro exterior. | Espessura | Eixo de gerencio Min-1 | Anel exterior de gerencio Min-1 | ||||||
milímetro | Molas plásticas | Molas de aço | g | milímetro | Nanômetro | RPM | RPM | |||
3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | HK0306TN | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | HK0408TN | |
6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | HK0608 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
-- | HF061210 | 3,2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
-- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | HK081410 | |
-- | HF081610 | 4,1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | HK081610 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 | |
HF101612 | 4,8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |

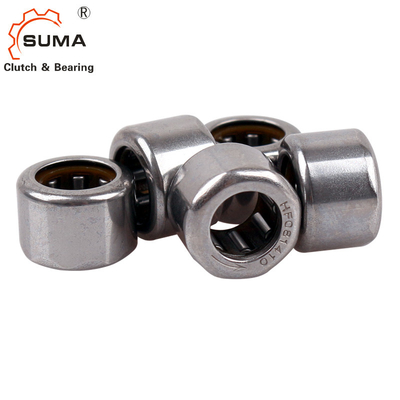

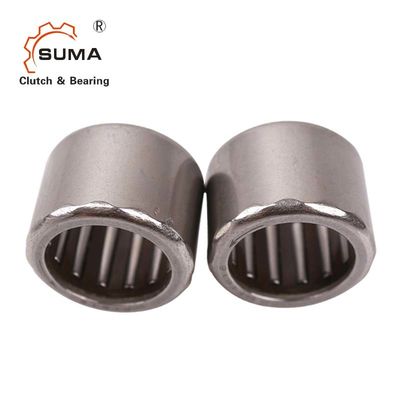

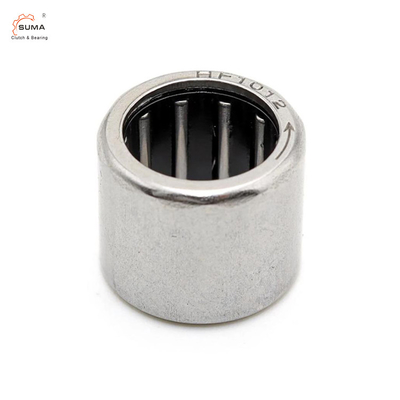

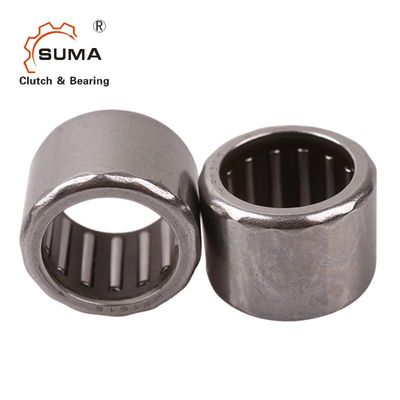

Imagens
