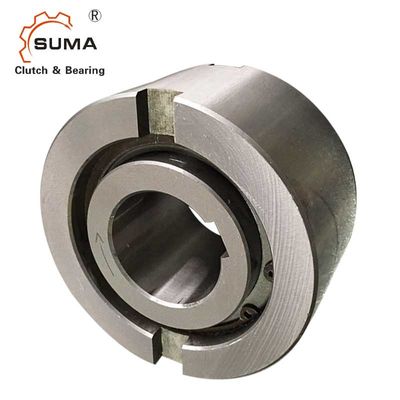

AE12 12*37*20MM um tipo do rolo da maneira descem em roda livre o rolamento da embreagem

AE12 12*37*20MM um tipo do rolo da maneira descem em roda livre o rolamento da embreagem

Características

  O tipo AE é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas.

Um arranjo típico é instalar este tipo ao lado de um rolamento com a mesma tolerância de abrigo do diâmetro.

A raça interna é fechada ao eixo. A raça exterior tem uma tolerância h6 e deve ser cabida em um alojamento com uma tolerância K7. Os entalhes laterais adicionais preveem a transmissão positiva do torque.

Se a tolerância de abrigo é a R6, o uso dos entalhes não é necessário, mas o alojamento deve ser forte bastante não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.

Dados técnicos

Dimensões e capacidades

Montagem e acoplamento

Imagens
