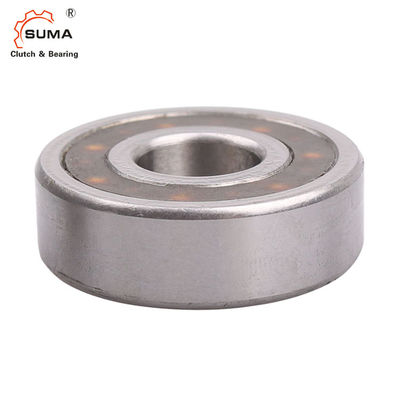

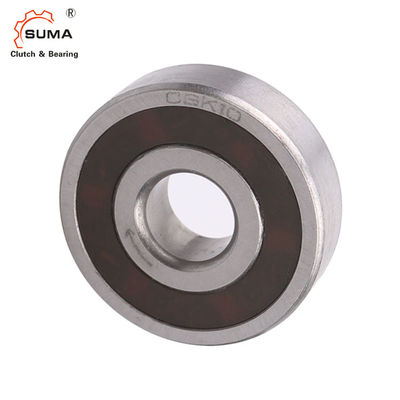

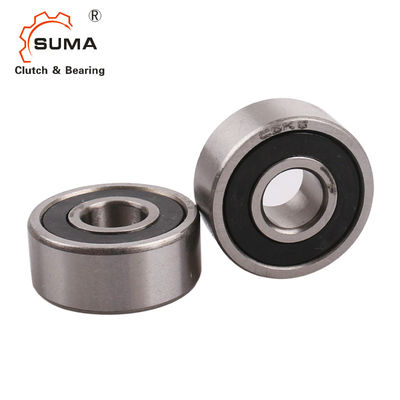

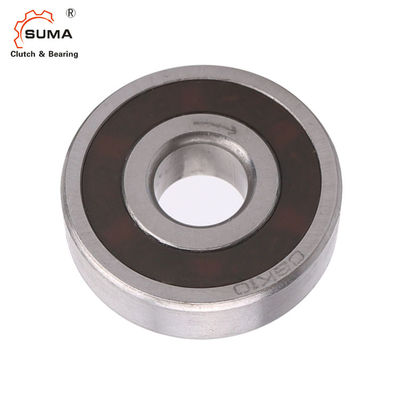

FK6206 FK6206 2RS 148Nm descem em roda livre o rolamento da embreagem do rolo
Características
Largura
12 / 14/15/16/17/18 milímetros
Temperatura de funcionamento
140°C máximo
Mais altas temperaturas a pedido
110°C máximo (projeto 2RS com selos de RS)
Lubrificação
Série FK 2RS com selos
Lubrificação operativa da graxa da vida
Série FK sem discos do selo
Lubrificação do óleo ou da graxa
Entregado com proteção de corrosão.
A instalação
Tolerâncias da instalação
Eixo n6; cubo N7
Peças de acoplamento
O endurecimento e a moedura das peças de acoplamento não são necessários. Limpe completamente (para lubrificar livre) as peças de acoplamento à proximidade do descem em roda livre a embreagem assim como descer em roda livre os anéis da embreagem antes de fazer o ajuste de imprensa.
Rolamento
Descer em roda livre a embreagem inclui os rolamentos da bola e de rolo. O apoio de carregamento externo adicional não é necessário.
Pressão do ajuste de imprensa
A pressão do ajuste de imprensa não deve ser aplicada às bolas.
Apertando o sentido
A seta no anel interno designa o sentido de aperto do anel interno.
Dimensões e capacidades
Legenda de tiragem:
d = diâmetro interno D = diâmetro exterior W = largura r = raio da borda T = torque velocidade de n = de rotação C = capacidade de carga
| Designação |
d
[milímetro]
|
D
[milímetro]
|
W
[milímetro]
|
Tnom
[Nanômetro]
|
nmax
[RPM]
|
Cdyn.
[N]
|
Cstat.
[N]
|
r
[milímetro]
|
Peso
[quilograma]
|
Artigo não. |
| FK 6203 |
17 |
40 |
12 |
53 |
10.800 |
6.245 |
3.441 |
1,0 |
0,07 |
301065 |
| FK 6203-RS |
17 |
40 |
12 |
53 |
3.700 |
6.245 |
3.441 |
1,0 |
0,07 |
301079 |
| FK 6204 |
20 |
47 |
14 |
60 |
7.500 |
6.869 |
4.268 |
1,5 |
0,12 |
301068 |
| FK 6204-2RS |
20 |
47 |
14 |
60 |
3.200 |
6.869 |
4.268 |
1,5 |
0,12 |
301087 |
| FK 6205 |
25 |
52 |
15 |
104 |
5.400 |
7.448 |
5.146 |
1,5 |
0,15 |
301070 |
| FK 6205-2RS |
25 |
52 |
15 |
104 |
2.800 |
7.448 |
5.146 |
1,5 |
0,15 |
301092 |
| FK 6206 |
30 |
62 |
16 |
148 |
5.100 |
7.859 |
6.066 |
1,5 |
0,23 |
301074 |
| FK 6206-2RS |
30 |
62 |
16 |
148 |
2.400 |
7.859 |
6.066 |
1,5 |
0,23 |
301103 |
| FK 6207 |
35 |
72 |
17 |
265 |
3.700 |
8.902 |
7.819 |
2,7 |
0,34 |
301077 |
| FK 6207-2RS |
35 |
72 |
17 |
265 |
1.900 |
8.902 |
7.819 |
2,7 |
0,34 |
301108 |
| FK 6208 |
40 |
80 |
18 |
267 |
3.700 |
8.902 |
7.752 |
2,7 |
0,45 |
301078 |
| FK 6208-2RS |
40 |
80 |
18 |
267 |
1.900 |
8.902 |
7.752 |
2,7 |
0,45 |
301110 |
| FK 6304-2RS |
20 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1,5 |
0,17 |
301098 |
Todas as especificações para as séries FK 2RS (com selos) e as séries FK (sem selos)
O torque nominal especificado é baseado na suficiente rigidez das peças de acoplamento.
Velocidade de rotação n para a série FK (sem selos) = a velocidade inerente de unidade de conjunto
Velocidade de rotação n para a série FK 2RS (com selos) = diferença da velocidade das peças de acoplamento.
O torque de condução traseiro é contido pelo braço de torque. O braço de torque não deve ser apertado na posição. Deve ter o jogo de 0,5 polegadas no sentido axial e radial.
Os batentes traseiros de FRHM são fornecidos para um ajuste do afastamento. Os parafusos de fixação no anel interno são fornecidos para a retenção axial, colares do eixo não são exigidos.
