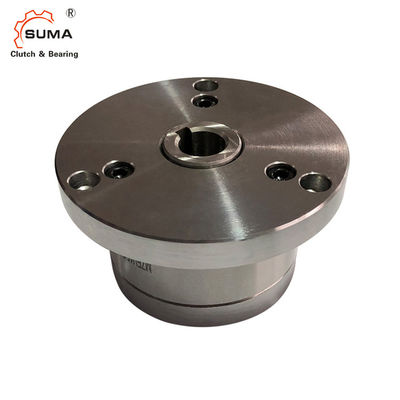

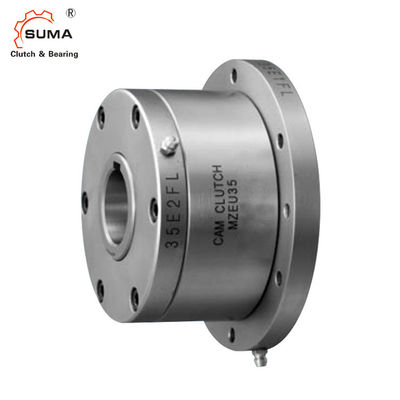

100 embreagem do rolo do nanômetro MZEU GCr15 que carrega sem a lubrificação

100 embreagem do rolo do nanômetro MZEU GCr15 que carrega sem a lubrificação

Modelo não.
raça interna de q
raça exterior de w
came de e
mola de r
carregamento de t
placa lateral de y
flange de u E1
mim flange E2
parafuso do soquete do
! 0 parafusos de fixação

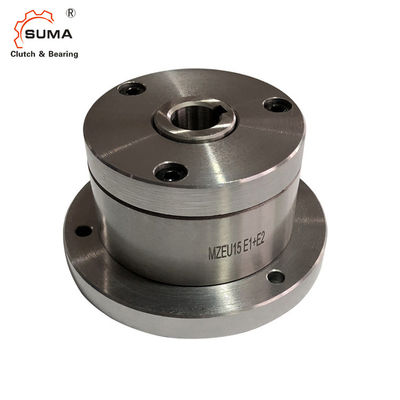

Este desenho mostra MZEU E1+E2
MZEU K
Nenhum Mark: Nenhum keyway na raça exterior.
K: Keyway na raça exterior.

Dimensões e capacidades

Montagem e acoplamento

A instalação e uso
1. modelo No. MZEU12 a MZEU80 pre-são lubrificados e não exigem nenhuma lubrificação. A variação da temperatura operacional é – 40°C a +40°C. modelam No. MZEU90 a MZEU150 exigem a lubrificação do óleo. (Refira a lubrificação e a manutenção na página 31).
2. Nós recomendamos uma tolerância do eixo de h7, e o keyway do ISO R773 (RUÍDO 6885,1) é padrão.
3. Nós recomendamos tolerâncias de B H7 ou H8 para rodas dentadas, engrenagens e outras peças cabidas.
4. A embreagem é entregada com uma flange embreagem da came, E1 básica do tipo e a flange E2 como as peças separadas.
5. limpe a superfície de ambas as extremidades da raça exterior e das superfícies de contato das flanges.
6. Para No modelo. MZEU90 a MZEU150, aplicam o esparadrapo do selo à superfície da raça exterior em ambas as extremidades.
7. Verifique o sentido da rotação e una as flanges E1 e E2 para embrear.
8. Ao instalar rodas dentadas, as engrenagens e o outro equipamento à embreagem, cabem-nas na superfície da raça exterior e parafusam-nos os parafusos na flange E1.
9. Instalando a flange e a roda dentada no lado oposto, o sentido da rotação pode ser mudado.
10. Ao montar a embreagem no eixo, aplique a pressão à raça interna mas nunca à raça exterior.
11. Para aplicações de índice de alta velocidade (mais de 50 c/m) um tipo forte da mola são recomendados.
