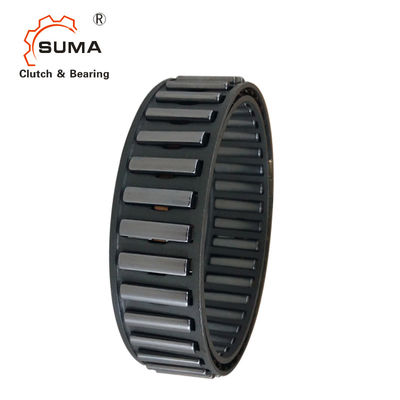

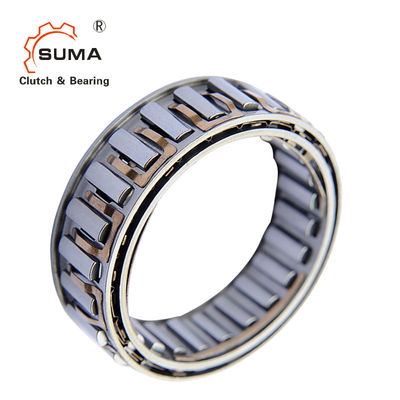

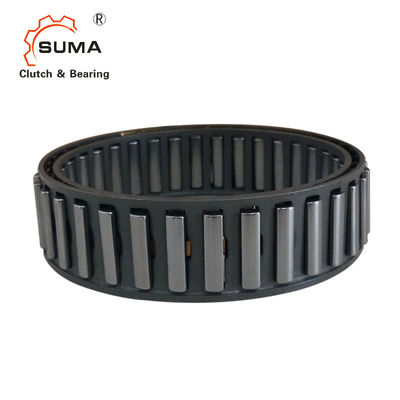

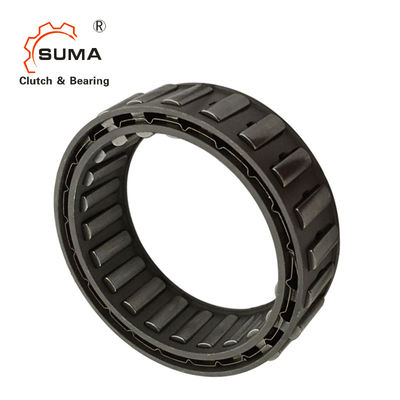

Sprag 120Nm da maneira de BWX13143A um que passa a came da embreagem
Características
A gaiola desce em roda livre BWX é sprag desce em roda livre para ser instalada entre anéis internos e exteriores cliente-fornecidos.
Desce em roda livre BWX são usados como:
Batentes traseiros do ➧
➧ que passa embreagens
O índice do ➧ desce em roda livre
Torques nominais até 4 900 nanômetro.
Desacoplamento
Quando o anel exterior está girando a força centrífuga faz com que os sprags tirem da raça interna. Isto reduz o desgaste durante descer em roda livre a operação.
Contrato
Quando o anel exterior está girando a força centrífuga pressiona os sprags contra o anel interno. Isto aumenta a capacidade dos sprags para contratar imediatamente quando o torque é aplicado.
Dimensões e capacidades
Descer em roda livre o tamanho | Orque nominal de t Manganês Nanômetro |
J +0.008 -0.005 milímetros |
D ±0,013 milímetro |
B milímetro |
K milímetro |
Quantidade dos Sprags | Tiras do arrasto Quantidade |
Grampos do freio Quantidade |
Peso quilograma |
BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
BWX132909A | 360 | 44.450 | 61.112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
BWX137322 | 2 000 | 79,6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 com esta descer em roda livre a flange centrando-se de Sizethe da gaiola interna está no lado do assistente!
A tolerância 2 do diâmetro interno da raça do anel pode ser aumentada por ±0,013 milímetro!
O torque nominal teórico aplica-se somente para a concentricidade ideal entre o anel interno e exterior.
O torque transmissível máximo é 2 vezes o torque nominal especificado. Veja a página 14 para a determinação do torque da seleção.
Montando o exemplo
A orientação lateral da gaiola Freewheels pode ser efetuada por um ombro no anel exterior ou pelos anéis de protetor ou pelos discos do protetor que são fixados no anel exterior. Deve haver nenhum vende por menos, rebaixos, ombros ou chanfraduras, ou toda a excentricidade qualquer, sobre o „B da dimensão “. Para a facilidade do conjunto nós recomendamos que as raças internas e exteriores estejam chanfradas em um ângulo de 15 graus para leghts de 3 milímetros.
Exemplo para pedir
Exemplo para pedir
Descer em roda livre o tamanho BWX 13143A, corrente:
• BWX 13143A
Imagens
Tiras do arrasto
Para reduzir o desgaste durante descer em roda livre a operação entre sprags e a raça interna, as tiras do arrasto fizeram da liga de cobre desgaste-resistente do berílio são unidas à gaiola interna. Isto conduz à fricção aumentada entre a gaiola interna e a raça interna. Isto neutraliza a ativação individual do sprag durante descer em roda livre a operação, a pressão extremamente de diminuição reby do sprag na raça interna.
Grampos do freio
Alguns descem em roda livre tamanhos estão disponíveis com os grampos do freio cabidos na gaiola exterior para impedir uma rotação automática mais adicional da gaiola descem em roda livre a aceleração de du anel e a retardação rápidas do anel exterior (por exemplo no índice desce em roda livre).
