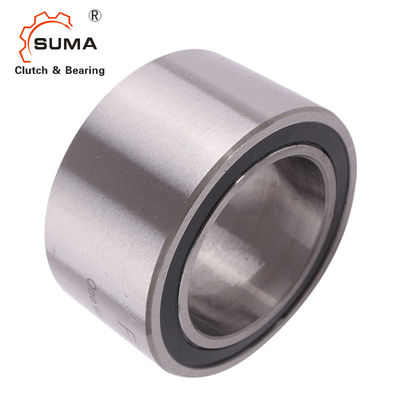

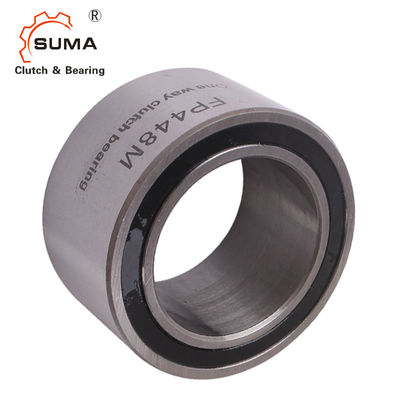

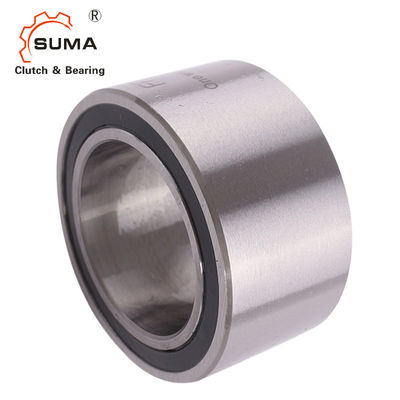

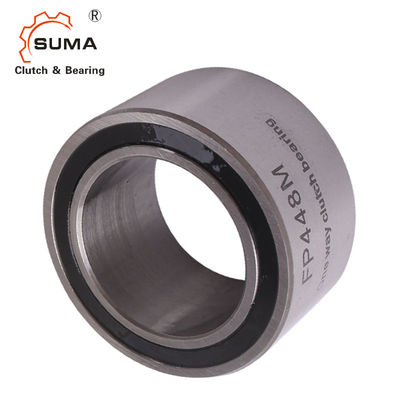

O FP completo desce em roda livre a maneira da embreagem de Sprag uma
Características
Largura: 27 milímetros
Temperatura de funcionamento: 140°C máximo
Mais altas temperaturas a pedido
Lubrificação
lubrificação do óleo ou da graxa
Entregado com proteção de corrosão.
Graxa operativa que enche-se a pedido.
A instalação
Tolerâncias da instalação
Eixo h5; cubo H6
Peças de acoplamento
O endurecimento e a moedura das peças de acoplamento não são necessários. Limpe completamente (para lubrificar livre) as peças de acoplamento à proximidade do descem em roda livre a embreagem assim como descer em roda livre os anéis da embreagem antes de fazer o ajuste de imprensa.
Rolamento
Descer em roda livre a embreagem inclui os rolamentos da bola e de rolo. O apoio de carregamento externo adicional não é necessário.
Pressão do ajuste de imprensa
A pressão do ajuste de imprensa não deve ser aplicada às bolas. A instalação/remoção através do anel interno somente.
Apertando o sentido
A seta no anel interno designa o sentido de aperto do anel interno.
Componentes
Descer em roda livre a embreagem | |
element* da inserção | FE 400 M (mola do meandro) |
FE 400 Z (mola de tensão) |
|
+ canais adutores | Carregamento de aço, endurecido e à terra |
anel interno | Ajuste de imprensa |
anel exterior |
Ajuste de imprensa |
+ rolamento de esferas | Integrado |
+ rolamento de rolo |
Integrado |
+ lubrificação | - |
disponível com ou descer em roda livre o elemento da inserção da embreagem
FE 400 M (mola do meandro) ou FE 400 Z (mola de tensão).
Dados técnicos
Artigo | FP 422M FP 422Z |
Material | ST14 |
Diâmetro do furo. | 10 milímetros |
Diâmetro exterior. | 26 milímetros |
Largura (b) | 27 milímetros |
Capacidade do torque | 60N.m |
Passando a velocidade de limitação (raça interna) | 10100 r/min |
Peso | 0,07 quilogramas |
Pacote | Caixa da caixa ou como suas exigências |
Dimensões e capacidades
Legenda de tiragem:
d = diâmetro interno D = diâmetro exterior W = largura T = torque velocidade de n = de rotação C = capacidade de carga
Designação | d | D | W | Tnom | nmax | Cdyn. | Cstat | Peso | Artigo não. |
[milímetro] | [milímetro] | [milímetro] | [Nanômetro] | [RPM] | [N] | [N] | [quilograma] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0,14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0,14 | 300680 |
FP 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2,9 | 13,07 | 17,063 | 0,25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13,07 | 17,063 | 0,25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
O torque nominal especificado é baseado na suficiente rigidez das peças de acoplamento.
Velocidade de rotação n = a velocidade inerente do elemento da inserção.
