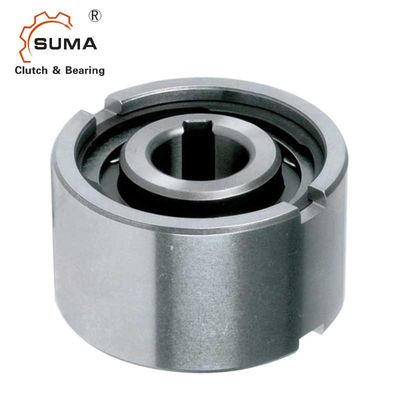

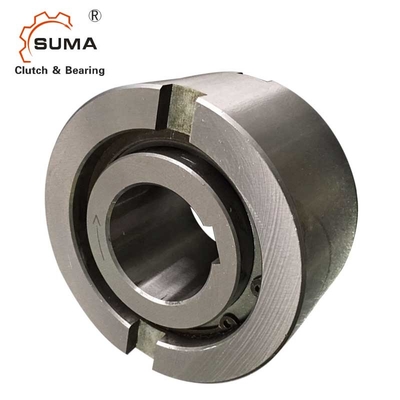

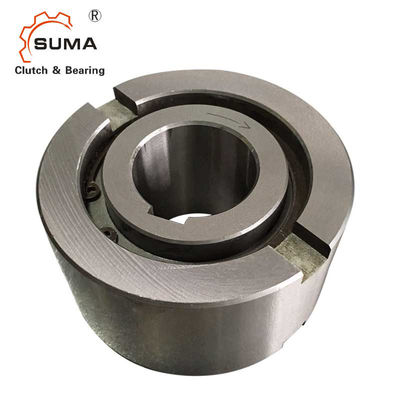

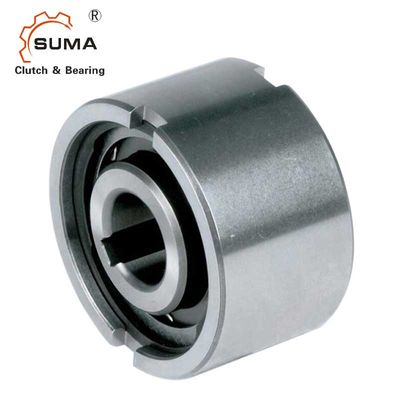

O N-F 3600RPM desce em roda livre 36MM um Sprag da maneira para o transporte
Características
O tipo N-F é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar axial
e cargas radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
A lubrificação padrão é óleo. O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas. Um arranjo típico é instalar este tipo ao lado de um rolamento com as mesmas tolerâncias de abrigo, como mostrado na seguinte página. A raça interna é fechada ao eixo. A raça exterior tem uma tolerância n6 positiva para dar um ajuste de imprensa em um alojamento H7. Os entalhes laterais adicionais preveem a transmissão positiva do torque.
Se a tolerância de abrigo é a K6, o uso dos entalhes não é necessário, mas o alojamento deve ser tonot forte bastante para expandir após o conjunto.
Dimensões e capacidades
Tipo | Tamanho | Passando velocidades | Peso | ||||||||
N-F | AO7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[milímetro] | [Nanômetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTAS
1) × 2 T KN máximo de T =
” Refira a página de seleção 10 13
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Montagem e acoplamento
