A maneira do tipo um do rolo de GFR50 GCr15 desce em roda livre a embreagem do batente traseiro do rolamento

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: GFR50 GFRN50
Quantidade de ordem mínima: 1
Preço: USD190-USD260 PER PIECE
Detalhes da embalagem: Caixa da caixa/caixa de madeira
Tempo de entrega: 7-10 DIAS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Embreagem do rolo que carrega GFR50 GFRN50 Material: GCr15 que carrega o aço
Capacidade do torque: 2125Nm Velocidade de rotação: 2800RPM
PESO DE UNIDADE: 7.2KG Garantia: 1 ano
TAMANHO: 50*150*94mm OEM: aceite
Realçar:

GFR50 descem em roda livre o carregamento

,

7.2KG descem em roda livre o rolamento

,

Rolamento da embreagem do rolo GFR50

A maneira do tipo um do rolo de GFR50 GCr15 desce em roda livre carregando a embreagem do batente traseiro

Características

Os tipos GFR, GFRN são tipo do rolo descem em roda livre. São carregar apoiado, usando dois 160. rolamentos da série, e para exigir a lubrificação do óleo. Estas unidades podem ser usadas nos projetos que fornecem a lubrificação do óleo e que selam como no exemplo no verso. Os rolamentos não devem axialmente ser forçados.

Tipicamente, os tipos GFR, GFRN são usados com as tampas da série de F que são projetadas transmitir o torque, e fornecem a lubrificação e a selagem do óleo. Estas tampas são usadas geralmente em pares de acordo com as combinações mostradas nas seguintes páginas. A raça exterior do modelo de GFR é lisa receber e centrar todo o componente furado à tolerância H7.

O torque é transmitido pelos parafusos através da placa de cobertura neste caso. Os tipos GFR, GFRN são idênticos salvo que o tipo GFRN tem um keyway no diâmetro externo para transmitir o torque. Dois selos de papel são entregados com cada unidade a ser colocada entre a raça e as placas de cobertura exteriores.

Dados técnicos

Artigo GFR50 GFRN50
Diâmetro interno. 50 milímetros
Diâmetro exterior. 150 milímetros
Largura 94 milímetros
Torque 2125 nanômetro
Peso 7,2 quilogramas
Porto Shanghai; Ningbo
Prazo de entrega 10-15 dias
Pacote pacote de madeira, pacote da caixa, etc.
Aplicação Elevador do transporte, de motor elétrico, de cubeta, etc.

Dimensões e capacidades



Tipo Tamanho   Passando velocidades

Numérico

jujubas

  Peso










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 G t z L 1 L B T1 bP10 f
[milímetro] [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro]   [milímetro]   [milímetro] [milímetro] [milímetro] [milímetro]

[

milímetro]

[milímetro] [quilograma]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2,5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3,5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1,5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2,2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1,5 4,6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5,5 14 1,5 4,7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5,5 14 1,5 7,2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8,6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10,5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7,5 20 2,5 13,5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2,5 18,2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28,5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42,5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

Notas:

1) × 2 T KN máximo de T =

2) Excedentes da raça interna
3) Excedentes exteriores da raça

GFR GFRN .JPG

Montando o exemplo

GFR GFRN .JPG
Imagens

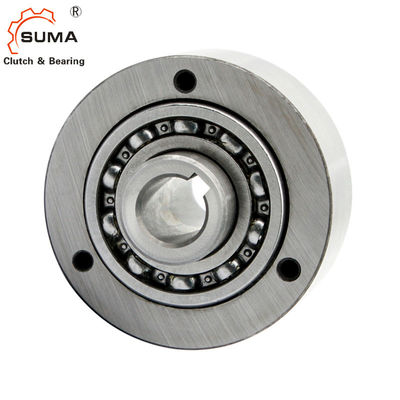

A maneira do tipo um do rolo de GFR50 GCr15 desce em roda livre a embreagem do batente traseiro do rolamento 2

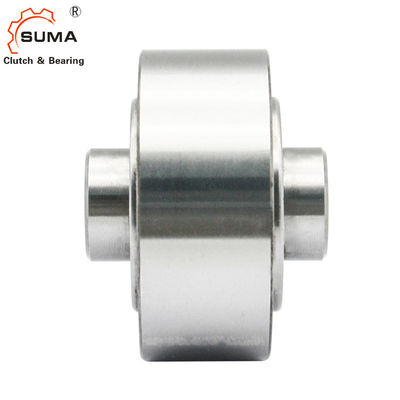

A maneira do tipo um do rolo de GFR50 GCr15 desce em roda livre a embreagem do batente traseiro do rolamento 3
