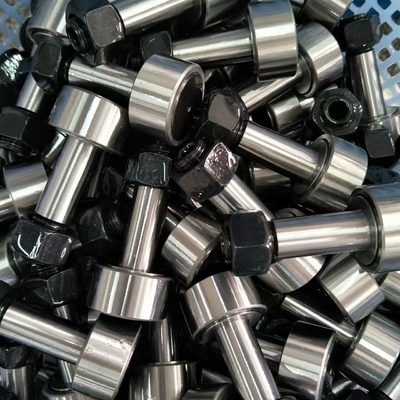

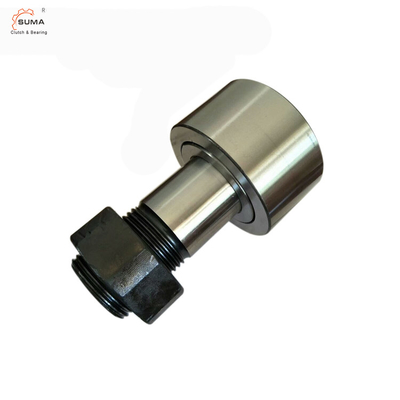

Complemento completo da série S de MCF MCF… de seguidor de came do rolo da agulha
Características do seguidor de came do rolo da agulha
SÉRIE | CARACTERÍSTICAS DA CONSTRUÇÃO |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Complemento completo de rolos da agulha Com colar excêntrico Com diâmetro externo cilíndrico Com furo sextavado Com selos Rolos prendidos da agulha Com colar excêntrico Com diâmetro externo cilíndrico Com furo sextavado Com selos Rolos cilíndricos do complemento completo Com colar excêntrico Com diâmetro externo cilíndrico
|
Aplicação do seguidor de came do rolo da agulha
NÃO LACRADO BRG. NÃO. (1) |
BRG SELADO. NÃO. (1) |
ROLO DIÂMETRO RD NOM. (2) |
ROLO LARGURA W +0,00 -0,12 |
DIÂMETRO DO PARAFUSO PRISIONEIRO. SD NOM. (3) |
PARAFUSO PRISIONEIRO L'GTH. SL NOM. |
MACACÃO COMPRIMENTO L NOM. |
PLACA TERMINAL EXTENSÃO E NOM. |
LINHA |
LINHA COMPRIMENTO TL MÍNIMO. |
FURO DE ÓLEO |
|
(HC) NOM. | (HD) NOM. | ||||||||||
milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S | 16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S | 19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S | 30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S | 32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S | 35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S | 80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S | 85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S | 90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
