Tipo seguidor do parafuso prisioneiro de came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | CF-1/2-N-SB |

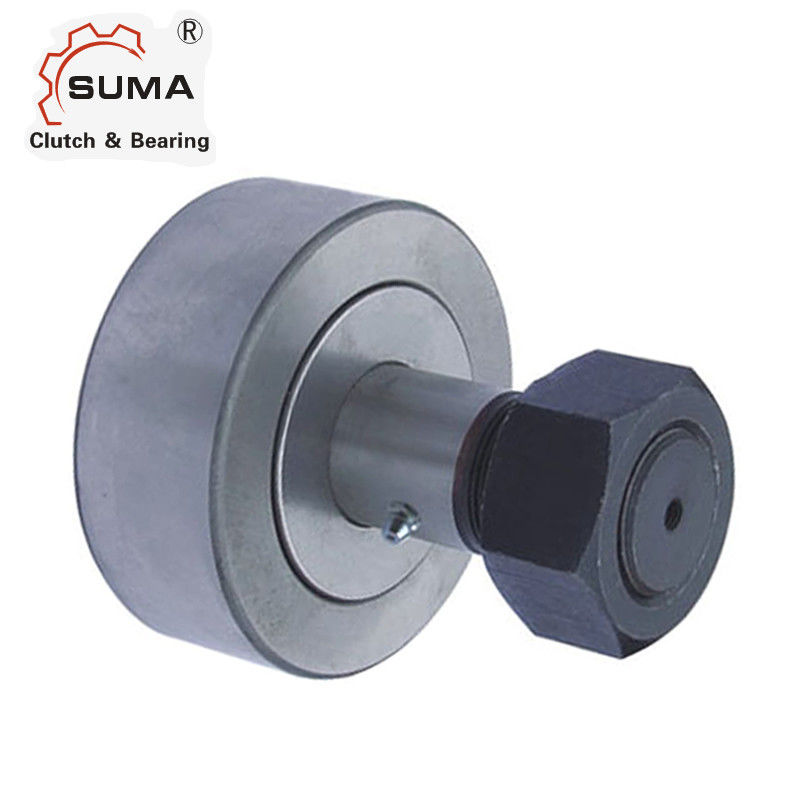

CF-1/2-N-S selou o tipo rolo do parafuso prisioneiro GCr15 da trilha
Características
Os seguidores de came do estilo do parafuso prisioneiro têm geralmente um parafuso prisioneiro feito sob medida padrão, mas um parafuso prisioneiro pesado está disponível para a capacidade de carga estática aumentada.
Para aplicações resistentes um projeto do rolo pode ser usado. Isto emprega duas fileiras dos rolos do diâmetro maior do que usados em seguidores de came do rolo da agulha para aumentar a capacidade de carga dinâmica e para fornecer algumas capacidades empurradas. Este projeto pode apoiar umas velocidades mais altas do que o projeto do complemento completo.
Dados técnicos
| Nome do produto | Tipo rolamento do parafuso prisioneiro de CF-1/2-N-S do seguidor de came |
| Modelo | CF-1/2-N-S |
| Material | GCr15 |
| Pacote | Caixa da caixa/caixa de madeira, polia, etc. |
| Termos do pagamento | TT. L/C, D/A, D/P, Western Union |
| Prazo de entrega | 2-4 dias para a amostra, 7 dias para a ordem grande |
Dimensões e capacidades
| Unseal não. | Selado não. | Diâmetro do rolo (RD) | Largura do rolo (W) |
Diâmetro do parafuso prisioneiro. (SD) |
Parafuso prisioneiro Lgth (SL) |
Min Thrd Lgth (TL) | Linhas finas | Tamanho de Lub Fiting (f) |
Toque libras |
| CF-1/2-N | CF-1/2-N-S | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| CF-1/2 | CF-1/2-S | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-9/16 | CF-9/16-S | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| CF-5/8-N | CF-5/8-N-S | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-5/8 | CF-5/8-S | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-11/16 | CF-11/16-S | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
| CF-3/4 | CF-3/4-S | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
| CF-7/8 | CF-7/8-S | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
| CF-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
| CF-1 1/8 | CF-1 1/8-S | 1,125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
| CF-1 1/4 | CF-1 1/4-S | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
| CF-1 3/8 | CF-1 3/8-S | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
| CF-1 1/2 | CF-1 1/2-S | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
| CF-1 5/8 | CF-1 5/8-S | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
| CF-1 3/4 | CF-1 3/4-S | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
| CF-1 7/8 | CF-1 7/8-S | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
| CF-2 | CF-2-S | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
| CF-2 1/4 | CF-2 1/4-S | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
| CF-2 1/2 | CF-2 1/2-S | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| CF-2 3/4 | CF-2 3/4-S | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| CF-3 | CF-3-S | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| CF-3 1/4 | CF-3 1/4-S | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| CF-3 1/2 | CF-3 1/2-S | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| CF-4 | CF-4-S | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| CF-5-S | 5 | 2,75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.P.T | 5000 | |
| CF-6-S | 6 | 3,25 | 2,5 | 6 | 3 | 2 1/2-12 | 1/4N.P.T | 5000 | |
| CF-7-S | 7 | 3,75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.P.T | 5000 | |
| CF-8-S | 8 | 4,25 | 3,25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.P.T | 5000 | |
| CF-9-S | 9 | 4,75 | 3,75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 | |
| CF-10-S | 10 | 5,25 | 4,25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 |
