Tipo seguidor do parafuso prisioneiro de came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | CCFH-3/4-SB |
A série de CCFH-S CCFH-SB coroou o seguidor de came resistente CCFH-3/4-SB
Características do seguidor de came resistente
CCFH-1-B coroou com encanta o seguidor de came resistente do furo
CCFH-1-SB coroou Seald e encanta o seguidor de came resistente do furo
As funções típicas de um seguidor de came são fornecer o apoio antifrição do movimento linear ou seguir a superfície de uma came.
SUMA Stud Cam Follower foi projetada suportar as exigências intermitentes de choque, da carga e da precisão associadas com estas aplicações.
Dados técnicos do seguidor de came resistente
| INSEALED BRG. NÃO. |
ROLO Diâmetro (RD) |
ROLO LARGURA (W) |
PARAFUSO PRISIONEIRO Diâmetro (SD) |
PARAFUSO PRISIONEIRO COMPRIMENTO (SL) |
MÍNIMO. LINHA COMPRIMENTO (TL) |
MULTA LINHA |
FURO DE ÓLEO | LUS ENCAIXE TAMANHO (f) |
RRCOM. CL AMPING TORQUE LSS. EM |
Max ESTÁTICA CAPACIDADE LSS. |
SASIC DYN. AVALIAÇÃO LSS. |
|
| FURO CENTRO (HC) |
FURO DIÂMETRO (HD) |
|||||||||||
| CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-1-S | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
Aplicação do seguidor de came resistente
| Alimento e bebida | Equipamento de empacotamento | Transporte de materiais da unidade |
| Auto plantas | Perfuração para a exploração do petróleo | Fresas de aço |
| Texitiles/imprimir | Equipamento da automatização | Máquina ferramenta |

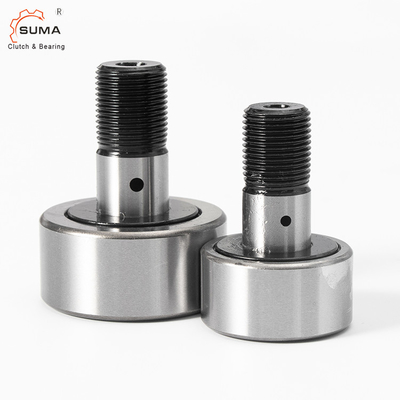

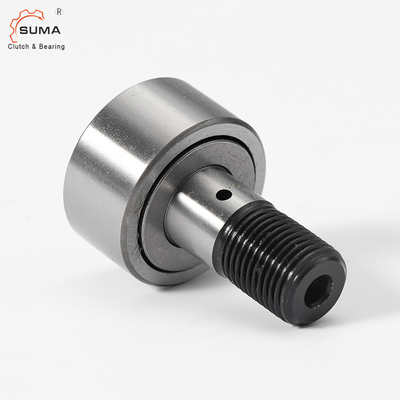

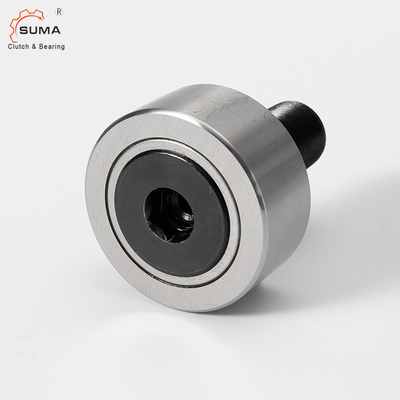

Imagens do seguidor de came resistente
FAQ
Q: Como você embala o seguidor de came?
Q: Posso eu obter as amostras de você?
: É incentivado altamente pedir as amostras para a verificação da qualidade.
Q: Pode você prometer entregar a tempo os bens?
