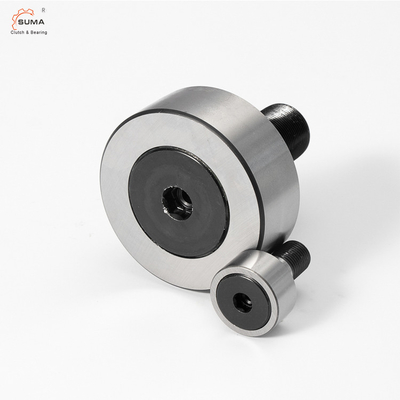

Seguidor exterior cilíndrico CF24 CF24UU de Ring Slot Type Flat Cam da série dos CF
Características do seguidor de came liso
CF modelo, anel exterior cilíndrico, tipo liso do entalhe principal
Modelo CF-R, anel exterior esférico, tipo liso do entalhe principal
Dimensões e capacidades de seguidor de came liso
Parafuso prisioneiro Diâmetro
d |
Modelo Não. |
Dimensões principais milímetro | ||||||||||||
Diâmetro exterior
D |
Largura exterior do anel
C |
Rosqueado
G |
G1 |
B |
Comprimento total B1 |
B2 |
B3 |
C1 |
d1 |
d2 |
rsmin |
Altura do ombro f (mínimo) |
||
5 | CF 5 | 13 | 9 | M5×0.8 | 7,5 | 10 | 23 | 13 | — | 0,5 | 3,1* | — | 0,3 | 9,7 |
6 | CF 6 | 16 | 11 | M6×1 | 8 | 12 | 28 | 16 | — | 0,6 | 4* | — | 0,3 | 11 |
8 | CF 8 | 19 | 11 | M8×1.25 | 10 | 12 | 32 | 20 | — | 0,6 | 4* | — | 0,3 | 13 |
10 | CF 10 | 22 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
10 | CF 10-1 | 26 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
12 | CF 12 | 30 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
12 | CF 12-1 | 32 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
16 | CF 16 | 35 | 18 | M16×1.5 | 17 | 19,5 | 52 | 32,5 | 8 | 0,8 | 6 | 3 | 0,6 | 24 |
18 | CF 18 | 40 | 20 | M18×1.5 | 19 | 21,5 | 58 | 36,5 | 8 | 0,8 | 6 | 3 | 1 | 26 |
20 | CF 20 | 52 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
20 | CF 20-1 | 47 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
24 | CF 24 | 62 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
24 | CF 24-1 | 72 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
30 | CF 30 | 80 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-1 | 85 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-2 | 90 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
Avaliação da carga básica |
Carga permissível máxima F0 kN |
Capacidade de carga da trilha | Limite de velocidade rotatório * | Massa | |||||||
Modelo Não. |
Com gaiola | Rolos completos |
Anel exterior cilíndrico
kN |
Anel exterior esférico
kN |
Com gaiola
min-1 |
Rolos completos
min-1 |
Com gaiola g |
Rolos completos g |
|||
C kN |
C0 kN |
C kN |
C0 kN |
||||||||
CF 5 | 3,14 | 2,77 | — | — | 1,42 | 2,25 | 0,53 | 29000 | — | 10,5 | — |
CF 6 | 3,59 | 3,58 | 6,94 | 8,5 | 2,11 | 3,43 | 1,08 | 25000 | 11000 | 18,5 | 19 |
CF 8 | 4,17 | 4,65 | 8,13 | 11,2 | 4,73 | 4,02 | 1,37 | 20000 | 8700 | 28,5 | 29 |
CF 10 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 4,7 | 1,67 | 17000 | 7200 | 45 | 46 |
CF 10-1 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 5,49 | 2,06 | 17000 | 7200 | 60 | 61 |
CF 12 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,06 | 2,45 | 14000 | 5800 | 95 | 97 |
CF 12-1 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,45 | 2,74 | 14000 | 5800 | 105 | 107 |
CF 16 | 12 | 18,3 | 20,6 | 37,6 | 17,3 | 11,2 | 3,14 | 10000 | 4500 | 170 | 173 |
CF 18 | 14,7 | 25,2 | 25,2 | 51,3 | 26,1 | 14,4 | 3,72 | 8500 | 3800 | 250 | 255 |
CF 20 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 23,2 | 8,23 | 7000 | 3400 | 460 | 465 |
CF 20-1 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 21 | 7,15 | 7000 | 3400 | 385 | 390 |
CF 24 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 34,2 | 10,5 | 6500 | 2900 | 815 | 820 |
CF 24-1 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 39,8 | 12,9 | 6500 | 2900 | 1140 | 1140 |
CF 30 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 52,6 | 14,9 | 5000 | 2300 | 1870 | 1870 |
CF 30-1 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 56 | 16,1 | 5000 | 2300 | 2030 | 2030 |
CF 30-2 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 59,3 | 17,3 | 5000 | 2300 | 2220 | 2220 |
