Rolamento da embreagem do rolo
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | ASNU25 NFS25 |

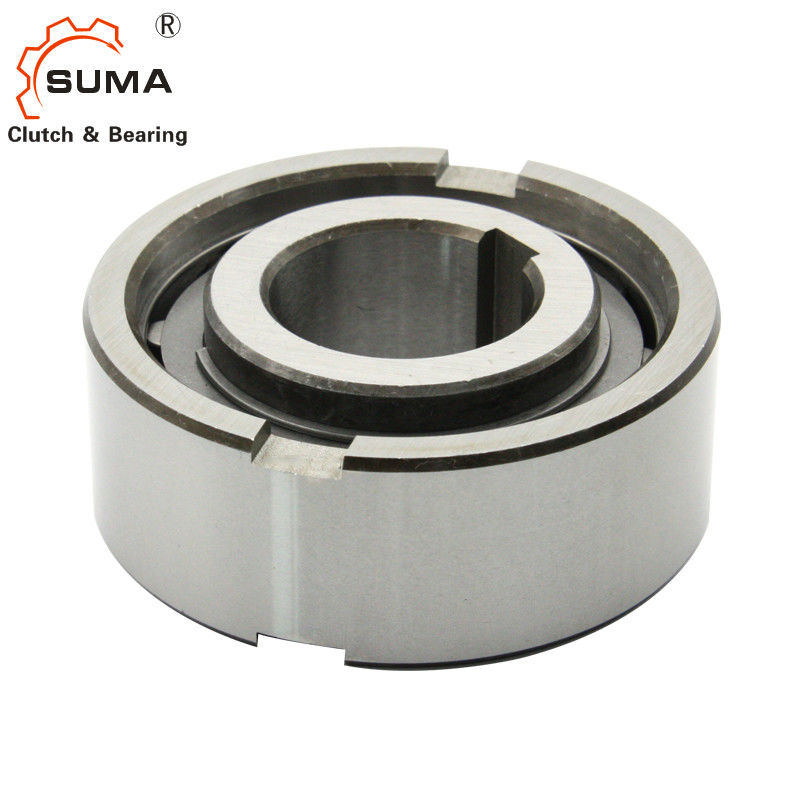

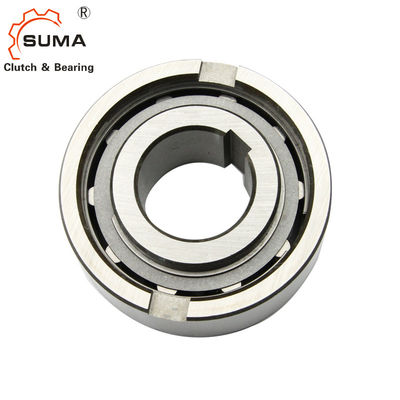

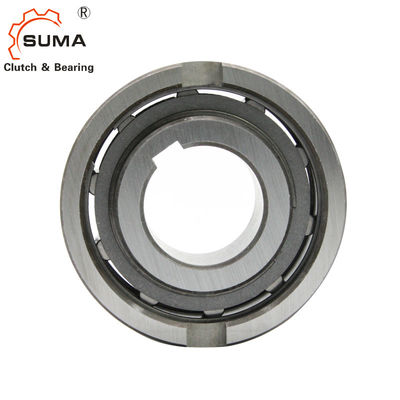

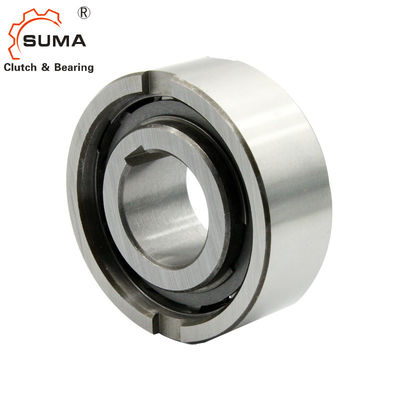

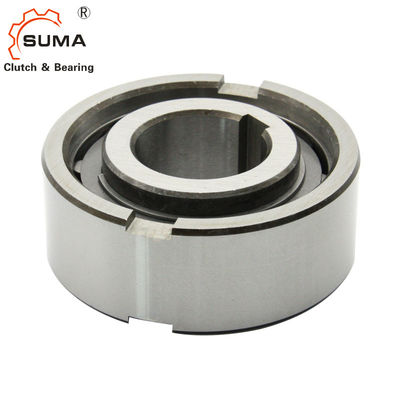

Rolamentos da embreagem da maneira do tipo um do rolo de ASNU25 NFS25
Características ASNU25 dos rolamentos da embreagem da maneira do rolo um
O NFS TFS de ASNU é um tipo do rolo desce em roda livre o não-rolamento apoiado. Carregar é axil do supporte e carga do radial.
A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
Desde que a embreagem da maneira do tipo um do NFS de ASNU é um tipo do rolo sem rolamento apoiado, os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
A raça interna é fechada ao eixo.
A raça exterior tem a tolerância n6 positiva, para dar a um fitin da imprensa um alojamento H7.
Dados técnicos ASNU25 dos rolamentos da embreagem da maneira do rolo um
| Nome do produto | Um rolamento da embreagem da maneira |
| Modelo | ASNU25/NFS25 |
| Material | Chrome GCr15 de aço |
| Diâmetro interno | 25mm |
| Diâmetro exterior | 62mm |
| Espessura | 24mm |
| Capacidade do torque | 125Nm |
| Velocidade de rotação | 1700RPM |
| Peso | 0.38kg |
| Pacote | Caixa da caixa/caixa de madeira |
Dimensões e capacidades ASNU25 de rolamentos da embreagem da maneira do rolo um
| Tipo | Tamanho |
TKN1) |
Excedente Velocidades |
Peso
|
Torque do arrasto | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [milímetro] | [Nanômetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
NOTAS
ASNU8-12, keyway ASNU200 ao RUÍDO 6885. 1,
outros tamanhos ao RUÍDO 6885,3
1) Tempos máximos de T = 2; T KN
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Montando o exemplo
