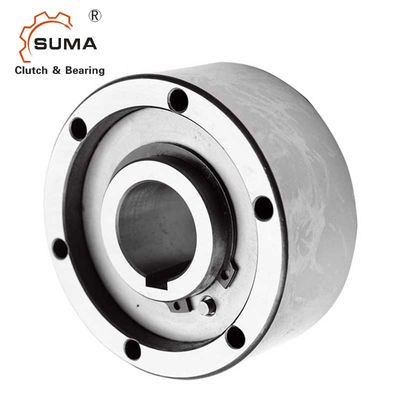

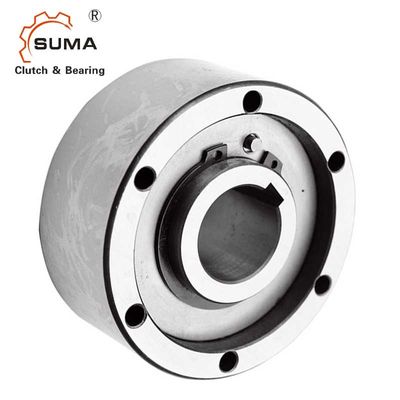

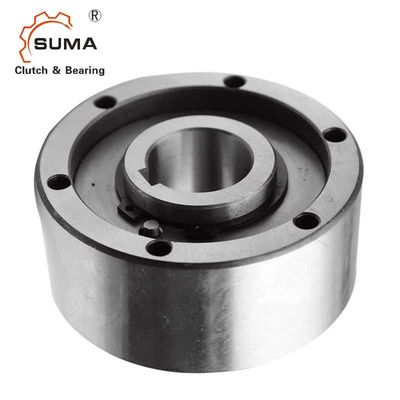

Aço GC-D35110 um rolamento da embreagem de Sprag da maneira 35MM
Características
O tipo GC-D é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os brincos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação, lubrificação padrão são óleo.
O padrão instala é a raça exterior que cabe na ranhura e parafusou à ligação. O innerrance é fechado ao eixo. A ranhura para para instalar a raça exterior deve ser a tolerância H7, assegura um axiality alto.
Este extensice da série usado no sistema da maquinaria se embalando, fabricação de papel do pringtingm, tecelagem, químico, médica, alimento e assim por diante.
Dimensões e capacidades
| Tipo | Substantivo Torque Nanômetro |
Excedente Velocidade de limitação r/min |
Dimensão milímetro |
Peso Quilograma |
||||||
| Interno Raça |
Exterior Raça |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
| GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
| GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
| GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
| GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1,30 |
| GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2,00 |
| GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2,60 |
| GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3,90 |
| GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4,00 |
| GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6,00 |
| GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7,20 |
| GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9,20 |
| GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
Montagem
