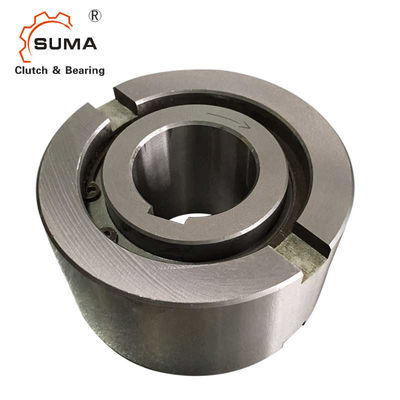

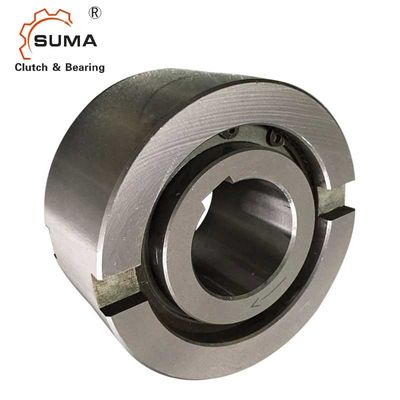

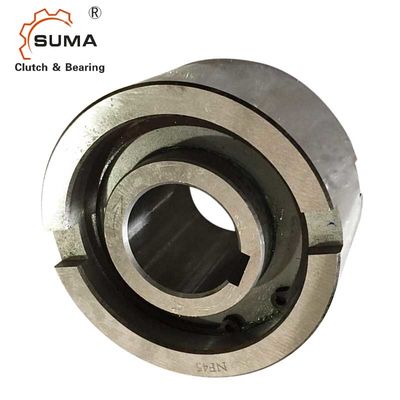

NF50 descem em roda livre um rolamento do Sprag da maneira

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: NF50
Quantidade de ordem mínima: 1
Preço: USD160-USD200 PER PIECE
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 10-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Embreagem de Sprag que carrega NF50 Material: GCr15 que carrega o aço
Velocidade de rotação: 1300RPM PESO DE UNIDADE: 5.4KG
Garantia: 1 ano TAMANHO: 50*130*80mm
Capacidade do torque: 2375Nm OEM: aceite
Realçar:

Rolamento do Sprag da maneira NF50 um

,

Descer em roda livre um rolamento do Sprag da maneira

,

Embreagem de Sprag da maneira NF50 um

NF50 descem em roda livre um rolamento do Sprag da maneira

Características

  O tipo N-F é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar axial

e cargas radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.

A lubrificação padrão é óleo. O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas. Um arranjo típico é instalar este tipo ao lado de um rolamento com as mesmas tolerâncias de abrigo, como mostrado na seguinte página. A raça interna é fechada ao eixo. A raça exterior tem uma tolerância n6 positiva para dar um ajuste de imprensa em um alojamento H7. Os entalhes laterais adicionais preveem a transmissão positiva do torque.

Se a tolerância de abrigo é a K6, o uso dos entalhes não é necessário, mas o alojamento deve ser tonot forte bastante para expandir após o conjunto.

Dimensões e capacidades



Tipo Tamanho   Passando velocidades   Peso
N-F AO7 TKN 1) nimax 2) namax 3) Dn6 D5 D6 L t BH11





[milímetro] [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma]
8 20 5000 6000 37 30 20 20 3 6 0,1
12 20 5000 6000 37 30 20 20 3 6 0,1
15 78 4500 5400 47 37 26 30 3,5 7 0,3
20 188 3000 3600 62 52 37 36 3,5 8 0,6
25 250 2200 2600 80 68 49 40 4 9 1,1
30 500 1800 2100 90 75 52,5 48 5 12 1,6
35 663 1600 1950 100 80 58 53 6 13 2,3
40 1100 1250 1700 110 90 62 63 7 15 3,1
45 1500 1100 1500 120 95 69 63 7 16 3,7
50 2375 850 1300 130 110 82 80 8,5 17 5,4
55 2500 800 1200 140 115 83 80 9 18 6,1
60 4250 700 1100 150 125 93,5 95 9 18 8,5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11,5 24 25,3
100 19625 400 600 260 210 157 150 14,5 28 42,1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

NF50 descem em roda livre um rolamento do Sprag da maneira 0

NOTAS

1) × 2 T KN máximo de T =

” Refira a página de seleção 10 13

2) Excedentes da raça interna

3) Excedentes exteriores da raça
Montagem e acoplamento

NF50 descem em roda livre um rolamento do Sprag da maneira 1
