Rolamento da embreagem de Sprag
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | MZEU30K E5+E5 |

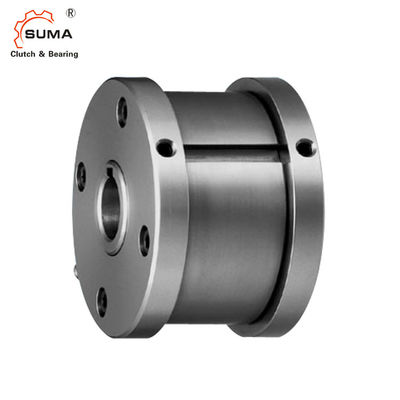

MZEU30 E5+E5 flangeia embreagem de Sprag 735Nm que carrega uma maneira
A instalação e uso
1. A embreagem é entregada com um tipo básico embreagem da came, duas flanges E5, e flangeia jogo como as peças separadas.
2. Verifique o sentido da rotação e una uma flange E5 à embreagem pelo parafuso.
3. Ao instalar a roda dentada, a engrenagem e o outro equipamento à embreagem, instalam-nos na raça exterior e para fixar a chave entre o equipamento e a raça exterior.
4. Nós recomendamos uma tolerância de H7 para o furo da roda dentada, da engrenagem ou do outro equipamento.
5. Una a flange do lado oposto E5 à embreagem pelos parafusos.
6. Instalando a embreagem ao eixo no lado oposto, o sentido da rotação pode ser mudado.
7. Ao montar a embreagem no eixo, aplique a pressão à raça interna mas nunca à raça exterior.
8. Para as aplicações de índice de alta velocidade (mais de 50 c/min) um tipo forte da mola é recomendado.
Dimensões e capacidades
Modelo |
acity |
Máximo Overrunning | Arrasto Torque |
Tamanho de furo |
Keyway |
B |
FB |
C |
D |
F |
L |
M |
b |
T1 |
ght |
||
|
Interno Raça |
Exterior Raça |
||||||||||||||||
| N·m | r/min | r/min | N·m | H7 |
Interno Raça |
h7 | C | P10 | (quilograma) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0,8 | 10,0 | 4 | 2,5 | 0,5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0,8 | 11,0 | 5 | 3,0 | 0,8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0,8 | 10,5 | 6 | 3,5 | 1,2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0,8 | 11,5 | 8 | 4,0 | 1,8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1,0 | 11,5 | 8 | 4,0 | 2,6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1,0 | 13,5 | 10 | 5,0 | 3,2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1,3 | 15,5 | 12 | 5,0 | 4,8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1,3 | 15,5 | 14 | 5,5 | 6,2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1,3 | 14,0 | 14 | 5,5 | 8,2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1,5 | 18,0 | 16 | 6,0 | 9,5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0,98 | 60 | 18X 4,4 | 114 | 170 | 182 | 78 | 150 | 80 | 1,5 | 17,0 | 18 | 7,0 | 12,3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1,27 | 70 | 20X 4,9 | 134 | 190 | 202 | 95 | 165 | 90 | 1,8 | 18,5 | 20 | 7,5 | 18,1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1,8 | 21,0 | 22 | 9,0 | 23,1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2,0 | 20,5 | 25 | 9,0 | 28,1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2,0 | 30,0 | 28 | 10,0 | 46,3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2,5 | 29,0 | 32 | 11,0 | 70,2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2,5 | 32,0 | 36 | 12,0 | 146,3 |
