Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: AL12 ALP12
Quantidade de ordem mínima: 1
Preço: USD50-USD130 PER PIECE
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 7-10 DIAS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Embreagem da came que carrega AL12 ALP12 Material: GCr15 que carrega o aço
PESO DE UNIDADE: 0.5kg TAMANHO: 12*62*42mm
Garantia: 1 ano Passando a velocidade: 7200rpm
OEM: aceite Tempo de entrega: Caixa da caixa
Realçar:

Rolamento da embreagem da came 0.5KG

,

Rolamento da embreagem da came ALP12

,

Embreagem da came do batente traseiro do CUME 12

Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came

Características

Datilografa o AL, CUME são tipo do rolo desce em roda livre. Estas unidades são parte do sistema modular. São carregar apoiado, usando dois 160. rolamentos da série, e para exigir a lubrificação do óleo. Estas unidades podem ser usadas nos projetos que fornecem a lubrificação do óleo e que selam como no exemplo no verso.
Os rolamentos não devem axialmente ser forçados. Tipicamente, os tipos AL, CUME são usados com tampas padrão que são projetadas transmitir o torque, e fornecem a lubrificação e a selagem do óleo. Estas tampas são usadas geralmente em pares de acordo com as combinações mostradas nas seguintes páginas.
A raça exterior do modelo do AL é lisa receber e centrar todo o componente furado à tolerância H7. O torque é transmitido pelos parafusos através da placa de cobertura neste caso.
Datilografa o AL, CUME são idêntico salvo que o tipo CUME tem um keyway no diâmetro externo para transmitir o torque.
Dois selos de papel são entregados com cada unidade a ser colocada entre a raça e as placas de cobertura exteriores.

Dimensões e capacidades



Tipo Tamanho Passando a velocidade Número Peso Torque do arrasto
AL
CUME
dH7 nimax2) namax3) Dh7 D2 z L 1 L4) B T1   TR
[milímetro] [min-1] [min-1] [milímetro] [milímetro]   [milímetro] [milímetro] [milímetro] [milímetro] [quilograma] [Ncm]
12 4000 7200 62 20 3 42 20,3 27 2,4 0,5 3,4
15 3600 6500 68 25 3 52 30,3 34,1 2,9 0,8 4,1
20 2700 5600 75 30 4 57 34,3 39,1 3,5 1 8
25 2100 4500 90 40 6 60 37,3 42,1 4,1 1,5 14
30 1700 4100 100 45 6 68 44,3 49,1 4,1 2,2 23
35 1550 3800 110 50 6 74 48,3 54,1 4,7 3 60
40 1150 3400 125 55 6 86 56,3 62,1 4,9 4,6 72
45 1000 3200 130 60 8 86 56,3 62,1 5,5 4,7 140
50 800 2800 150 70 8 92 63,3 69,1 5,5 7,2 180
55 750 2650 160 75 8 104 67 73,1 6,2 8,6 190
60 650 2450 170 80 10 114 78 84 6,8 10,5 240
70 550 2150 190 90 10 134 95 103 7,4 13,5 320
80 500 1900 210 105 10 144 100 108 8,5 18,2 330
90 450 1700 230 120 10 158 115 125 8,7 28,5 650
100 350 1450 270 140 10 182 120 131 9,9 42,5 830
120 250 1250 310 160 12 202 140 152 11,1 65 1080
150 200 980 400 200 12 246 180 196 12,3 138 1240
200 150 750 520 260 18 326 240 265 15 315 3800
250 120 620 610 320 20 396 300 330 15 512 6100
ALM 25 2100 2800 90 40 6 60 37,3 42,1 4,1 1,7 22
30 1700 2500 100 45 6 68 44,3 49,1 4,1 2,5 37
35 1550 2400 110 50 6 74 48,3 54,1 4,7 3,2 66

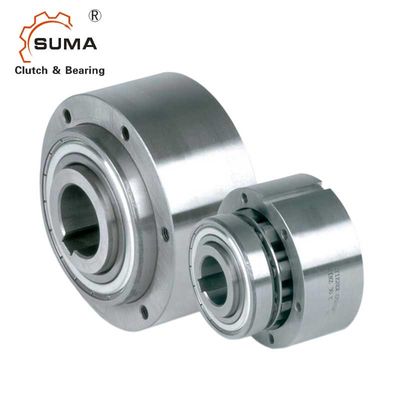

Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came 0

NOTAS

1) × 2 T KN máximo de T =
” Refira a página de seleção 10 13
2) Excedentes da raça interna, valores sem selos do bordo
3) Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1
4) A dimensão L inclui até o tamanho 50 o cada um
selos de papel grossos de 0,25 milímetros a ser ficados situados em ambas as caras
” Refira instruções da montagem e da manutenção
página 16 19

A instalação e uso

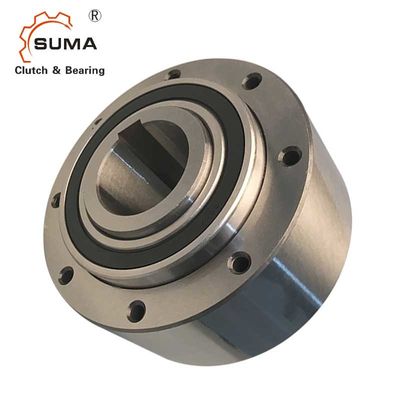

Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came 1



Imagens

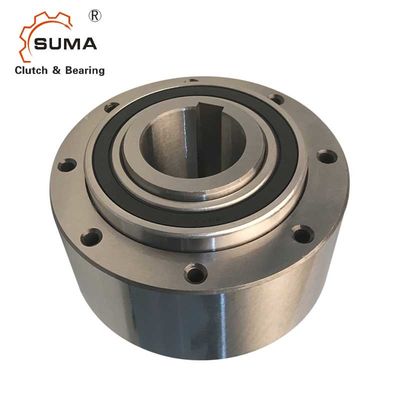

   Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came 2
Rolo 0.5KG de AL12 ALP12 para descer em roda livre o rolamento da embreagem da came 3
