Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | FBF24 |

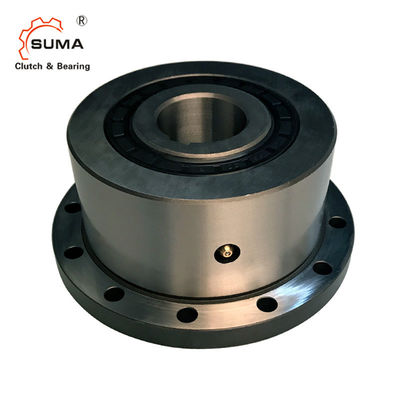

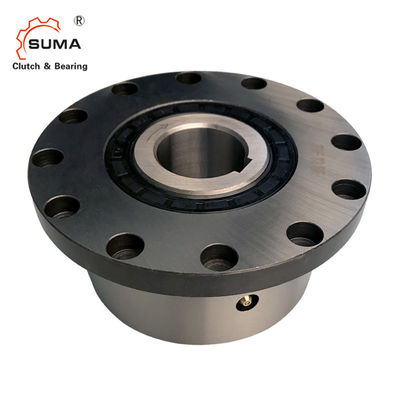

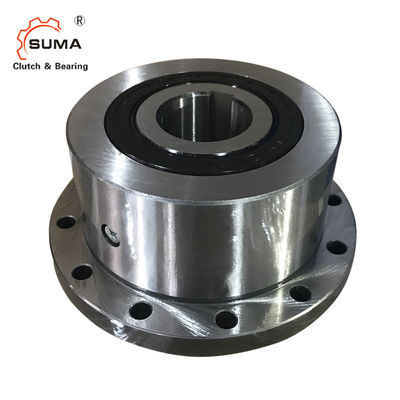

FBF 24 que posicionam descem em roda livre o rolamento selado da embreagem da came do Sprag
Características
Completo desce em roda livre FBF com flange de montagem são sprag selado desce em roda livre com rolamentos de esferas. São fornecidos óleo-enchidos e prontos para instalação.
Desce em roda livre FBF são usados como:
Batentes traseiros do ➧
➧ que passa embreagens
O índice do ➧ desce em roda livre
Além do que o corrente, outros quatro tipos estão disponíveis para vida útil prolongada e precisão do índice.
Torques nominais até 160 000 nanômetro. Furos até 300 milímetros. Muitos furos padrão estão disponíveis.
Dimensões e capacidades
|
Livre tamanho da roda |
Ty pe |
Nom inal tor que |
M freew do anel saltos |
machado. Velocidade anel freew saltos corridas min-1 |
Tipo |
Nom inal torq ue |
Máximo Velocidade freew do anel saltos corridas min-1 |
Exterior freew do anel saltos corridas min-1 |
Ty pe |
Nom torq do inal ue |
Sprag descolagem no anel interno velocidade min-1 |
Máximo Velocidade freew do anel saltos uns min-1 |
Exterior o anel conduz min-1 |
Ty pe |
Nom tor do inal que |
Sprag descolagem em exterior velocidade min-1 do anel |
Máximo. Velocidade exterior freew do anel saltos corridas min-1 |
O anel interno conduz min-1 | Tipo |
Nom tor do inal que |
| FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
O torque transmissível máximo é 2 vezes o torque nominal especificado. Veja a página 14 para a determinação do torque da seleção.
| Descer em roda livre o tamanho | milímetro | milímetro |
Furo milímetro |
com referência a d milímetro |
milímetro | milímetro máximo | milímetro |
D milímetro | F milímetro |
G ** | L milímetro |
N milímetro | T milímetro |
Z ** |
Peso quilograma |
| FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
| FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
Keyway de acordo com o RUÍDO 6885, página 1 • Tolerância da largura JS10 do keyway.
* Keyway de acordo com o RUÍDO 6885, página 3 • Tolerância da largura JS10 do keyway.
** Z = número de furos de fechamento para os parafusos G (ISO 4762 do EN do RUÍDO) no círculo T. do passo.
Montagem e acoplamento
A peça do acessório do cliente é centrada no diâmetro externo D e aparafusou então sobre à cara através da flange.
A tolerância do eixo deve ser ISO h6 ou j6 e a tolerância do diâmetro piloto D da peça do acessório devem ser ISO H7 ou J7.
Exemplo para pedir
Descer em roda livre o tamanho FBF 72, o tipo com descolagem Z do sprag e o furo de 38 milímetros: • FBF 72 LZ, d = 38 milímetros
Ao pedir, para especificar por favor igualmente o sentido descendo em roda livre do anel interno quando visto no sentido X: • anti-horário livre ou • no sentido horário livre
