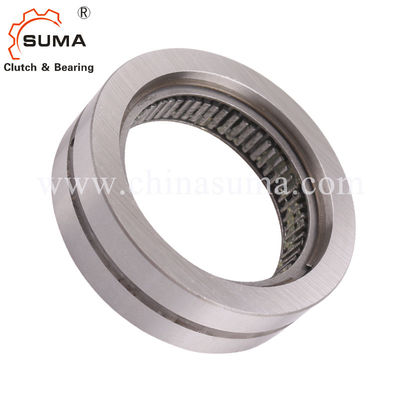

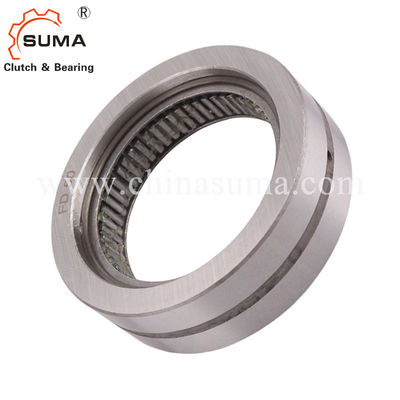

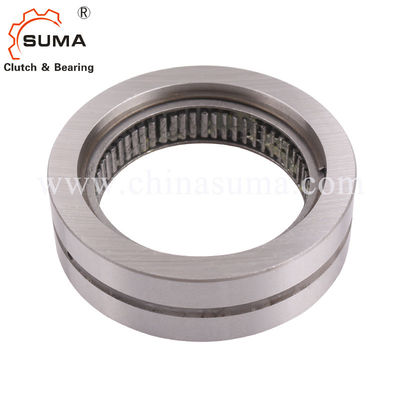

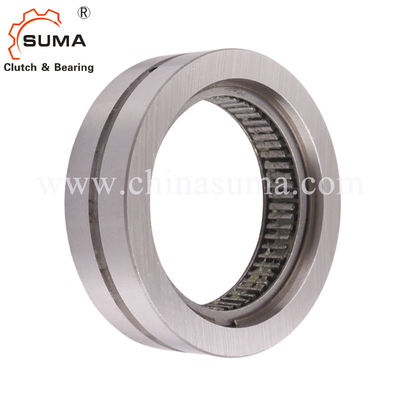

O batente traseiro FD12 1 direcional desce em roda livre o tipo embreagem do Sprag
Características
Interno desce em roda livre o FD são sprag desce em roda livre sem um anel interno. O cliente s endureceu-se e o eixo da terra é usado como a trilha interna.
Desce em roda livre o FD são usados como:
➧Backstops
➧Overrunning as embreagens que ➧Indexing desce em roda livre
O correntes e o tipo com P-moedura para a vida útil aumentada e índice da precisão não têm o apoio de carregamento. No caso do corrente, cada segundo sprag deveu ser substituída por um rolo cilíndrico; isto desce em roda livre pode aceitar forças radiais.
Torques nominais até 2 400 nanômetro. O torque é transmitido no anel exterior pelo ajuste de imprensa.
Dimensões e capacidades
Livre tamanho da roda |
Tipo |
Nom tor do inal que |
Máximo. velocidade freew do anel saltos corridas min-1 |
Exterior freew do anel saltos corridas min-1 |
Tipo |
Nom inal tor que |
Máximo. velocidade freew do anel saltos corridas min-1 |
Exterior anel freew saltos corridas min-1 |
rolamento apoio C |
Carga avaliação de |
Tipo |
Nom inal tor que |
J milímetro |
B milímetro |
D milímetro |
K milímetro |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
O torque transmissível máximo é 2 vezes o torque nominal especificado. Veja a página 14 para a determinação do torque da seleção.
Os valores da velocidade de máximo alistados acima aplicam-se às condições da instalação enquanto são dados para completo descem em roda livre. Se as condições reais da instalação são sabidas, umas velocidades mais altas podem ser permitidas
em certas circunstâncias.
Montagem e acoplamento
Exemplo de aplicação
Dois internos descem em roda livre FD 40 CFR de corrente com apoio de rolamento como o excedente de lutches de c na movimentação dos rolos de transporte em uma unidade ackaging da distribuição de p. No tion normal da ópera, os rolos de transporte são conduzidos por meio dos descem em roda livre que estão trabalhando em conduzir a operação. Na estação da retirada, os pacotes de chegada podem facilmente deslizar fora enquanto a movimentação é passada pelo desce em roda livre (descendo em roda livre o ation da operação).
Montagem
Interno desce em roda livre o FD no tipo padrão e o tipo com P-moedura é sem apoio de rolamento. O alinhamento concêntrico do anel interno e exterior deve ser fornecido pelo cliente. Por missible corra para fora (T.I.R.) deve ser observado. O torque é transmitido no anel exterior pelo ajuste de imprensa. A fim transmitir os torques especificados na tabela, o anel exterior deve ser acomodado em um alojamento com um diâmetro externo K. O alojamento é feito do ferro fundido de aço ou cinzento na qualidade mínima GG-20. Ao usar outros materiais de abrigo ou diâmetros externos menores, nós incitamo-lo contactar-nos em relação ao torque transmissível. A tolerância do furo de abrigo D deve ser ISO P6. Por favor nota os pontos técnicos na página 118 em relação à trilha do sprag (eixo). A temperatura de funcionamento permissível do desce em roda livre é - 40°C a 80°C.
Lubrificação
Uma lubrificação do óleo da qualidade especificada deve ser fornecida.
Exemplo para pedir
Descer em roda livre o tamanho FD 12, corrente: • FD 12 CFH
