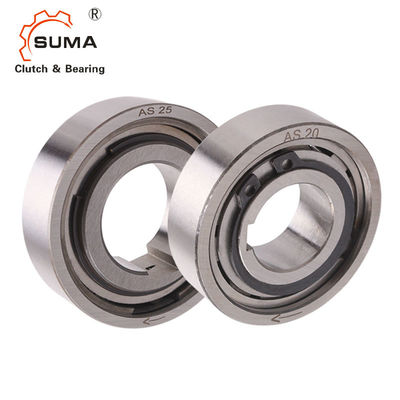

Descer em roda livre COMO o carregamento da maneira da embreagem de Sprag uma do TSS GCr15 do NSS

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: AS25 NSS25 TSS25
Quantidade de ordem mínima: 1
Preço: USD7-USD12 PER PIECE
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 5-7 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Uma embreagem da maneira que carrega AS25 NSS25 TSS25 Material: GCr15 que carrega o aço
Capacidade do torque: 56Nm Velocidade de rotação: 2900rpm
Garantia: 1 ano TAMANHO: 25*52*15mm
PESO DE UNIDADE: 0.14kg OEM: aceite
Realçar:

O NSS embreia um carregamento da maneira

,

Carregamento da maneira da embreagem de Sprag uma

,

Tipo embreagem do sprag GCr15

Descer em roda livre COMO o carregamento da maneira da embreagem de Sprag uma do TSS GCr15 do NSS

Característica

O tipo é TÃO um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. Nominais fora das dimensões são o mesmos que séries 62… rolamentos de esferas.
Um arranjo típico é instalar este tipo ao lado de um rolamento da série 62 dentro das mesmas tolerâncias do lugar, como mostrado na seguinte página. A raça interna é fechada ao eixo (exceto o furo de 6 milímetros).
A raça exterior tem uma tolerância r6 positiva para dar um ajuste de imprensa em um alojamento H7. O alojamento exterior deve ser forte bastante
Para não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.

Dados técnicos

Nome do produto um rolamento da embreagem da maneira
Modelo AS25 NSS25
Material Chrome GCr15 de aço
Diâmetro interno 25mm
Diâmetro exterior 52mm
Capacidade do torque 56Nm
Peso 0.14kg
Pacote Caixa da caixa/caixa de madeira
Termos do pagamento TT. L/C, D/A, D/P, Western Union
Prazo de entrega 10-15 dias

Dimensões e capacidades



Tipo Tamanho Torque Passando velocidades Dimensões Peso Torque do arrasto
AS (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e f
[milímetro] [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 487 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58

COMO .jpg

NOTAS:
AS6 sem keyway. ØD = -0-0,009
Keyway AS8-12 ao RUÍDO 6885,1.
Outros tamanhos ao RUÍDO 6885,3
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça
As dimensões de montagem são idênticas à série 62 dos rolamentos de esferas

Montando o exemplo

COMO .jpg

Imagens

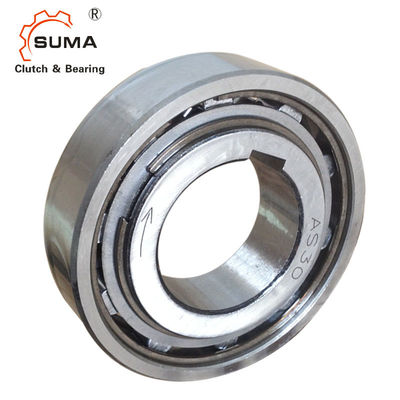

  Descer em roda livre COMO o carregamento da maneira da embreagem de Sprag uma do TSS GCr15 do NSS 2

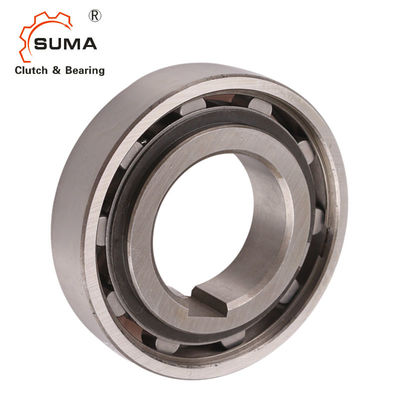

Descer em roda livre COMO o carregamento da maneira da embreagem de Sprag uma do TSS GCr15 do NSS 3
