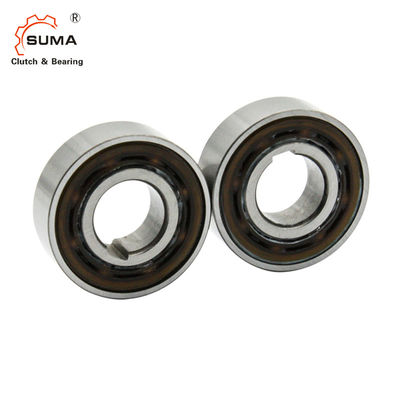

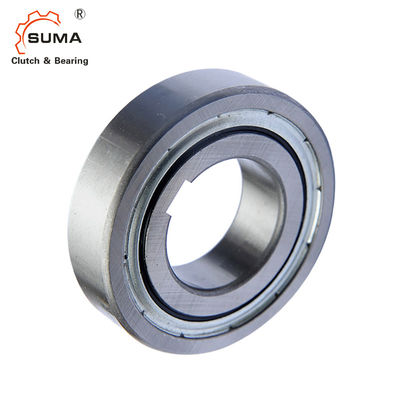

Embreagem de Sprag da maneira de BB17 BB171K-K BB172 K-K Cam Clutch One

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: BB35
Quantidade de ordem mínima: 1
Preço: USD6-USD8 PER PIECE
Detalhes da embalagem: CAIXA DA CAIXA
Tempo de entrega: 3-5 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Uma embreagem da maneira que carrega BB35 Material: Aço do rolamento Gcr15
Capacidade do torque: 173Nm Velocidade de rotação: 1800RPM
peso de unidade: 0.32kg Tamanho: 35*72*17mm
Garantia: 1 ano Porto: Shanghai Ningbo
Realçar:

BB One Way Sprag Clutch

,

1800RPM One Way Sprag Clutch

,

BB Sprag Clutch Bearing

Embreagem de Sprag da maneira da embreagem 1800RPM um da came de BB17 BB171K-K BB172K-K



Característica

1. A embreagem da came da série do BB é projetada para a instalação do ajuste de imprensa.
2. as séries de BB-1K-K e de BB-2GD 1K-K têm um keyway na raça interna. Os Keyways, exceto o tamanho 25 são
fabricado ao RUÍDO 6885. 3, BB40-1K-K e BB40-2GD 1K-K são fabricados ao RUÍDO 6885. 1.
3. a série de BB-2K-K tem um keyway na raça interna e exterior.
“- K” significa as chaves enviadas junto com a embreagem da came.
4. as dimensões corretas da interferência no eixo e no alojamento devem ser mantidas para obter o desempenho máximo do rolamento e da embreagem.
5. Refira a tabela para a tolerância do eixo e do alojamento para cada série.



Dados técnicos

Embreagem de Sprag da maneira de BB17 BB171K-K BB172 K-K Cam Clutch One 0

Dimensões e capacidades



Modelo Torque
Capacidade
Máximo Overrunning Torque do arrasto (N·m) B C D r Peso (N)

Interno

Raça

Exterior

Raça

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

N·m r/min r/min
BB15 29 3600 2000 0,01 0,04 11 16 35 15 32,6 32,45 0,6 50 70
BB17 43 3500 1900 0,01 0,05 12 17 40 17 36,1 36,45 0,6 80 100
BB20 61 3000 1600 0,014 0,055 14 19 47 20 41,7 42,35 1 120 150
BB25 78 2500 1400 0,017 0,055 15 20 52 25 47,1 47,05 1 150 200
BB30 140 2000 1100 0,03 0,058 16 21 62 30 56,6 55,6 1 230 280
BB35 173 1800 1000 0,034 0,06 17 22 72 35 64 64,6 1,1 320 410
BB40 260 1800 900 0,04 0,08 22 27 80 40 71 71,6 1,1 400 600


Nota:

O no. do modelo marcou na raça interna é somente “K” para ambos os “1K” e “2K”. (Exemplo: a marca “BB25-K” para BB25-1K e BB25-2K)



Dimensões das chaves e dos Keyways

Modelo b2js10 T1 t2 b1js9 t Raça interna
Chave
b×h×length
Raça exterior
Chave
×length do h do b'×
BB15-1K-K BB15-2GD-1K-K 5,0 1,9 1,2
BB15-2K-K - 2,0 0,6 5x3x11 2x2x11
BB17-1K-K BB17-2GD-1K-K 5,0 1,9 1,2
BB17-2K-K - 2,0 1 5x3x12 2x2x12
BB20-1K-K BB20-2GD- 1K-K 6,0 2,5 1,6
BB20-2K-K - 3,0 1,5 6x4x14 3x3x14
BB25-1K-K BB25-2GD- 1K-K 8,0 3,6 1,5
BB25-2K-K - 6,0 2 8x5x15 6x4x15
BB30-1K-K BB30-2GD- 1K-K 8,0 3,1 2,0
BB30-2K-K - 6,0 2 8x5x16 6x4x16
BB35-1K-K BB35-2GD- 1K-K 10,0 3,7 2,4
BB35-2K-K - 8,0 2,5 10x6x17 8x5x17
BB40-1K-K BB40-2GD- 1K-K 12,0 5,0 3,3
BB40-2K-K - 10,0 3 12x8x22 10x6x22

Nota:

A dimensão do t2 para BB25-1K-K, BB25-2K-K e BB25-2GD 1K-K é rasa de 0,5 milímetros comparada a

RUÍDO 6885. 3.
Processe o keyway no eixo 0,5 milímetros profundamente para usar a chave padrão do RUÍDO.
Todos modelos restantes são dimensionalmente permutáveis com concorrentes.



6. As embreagens do BB, do BB-1K e do BB-2K, carregar apoiado e entregado com graxa têm espanar a proteção do selo
contra partículas de 0.25mm e sobre, visto que as embreagens de BB-2GD e de BB-2GD-1K, série mais extensamente do que padrão do BB de 5mm, têm selos especiais do bordo para a proteção eficaz contra toda a poeira.
7. A seta na raça interna mostra o sentido da raça interna que contrata.
8. Para instalar a embreagem, use uma ferramenta da imprensa do diâmetro apropriado para aplicar mesmo a pressão sobre a cara inteira da raça interna e exterior.
9. Não martele nem não aplique o outro choque à embreagem.
10. Certifique-se que o alojamento tem bastante força para suportar a pressão exigida para a instalação cabendo da imprensa da embreagem.
11. Variação da temperatura de funcionamento: – 30°C a +100°C (nos consulte para a temperatura que excede esta escala).



Lubrificação
1. Desde que a graxa é aplicada já antes da entrega, não há nenhuma necessidade de aplicar antes de usar a graxa.
2. Se a embreagem é usada com um lubrificante do óleo, a lubrificação do óleo deve ser aplicada dentro da unidade sempre.
3. Não use graxas ou lubrificantes com aditivos do EP.



Montando o exemplo


Imagens

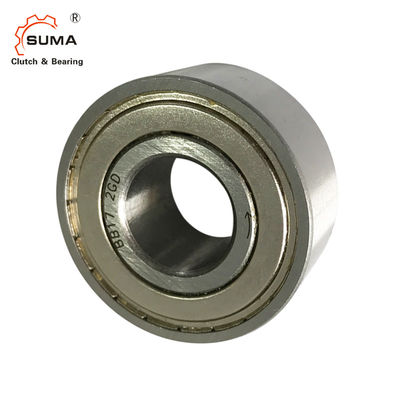

   Embreagem de Sprag da maneira de BB17 BB171K-K BB172 K-K Cam Clutch One 3

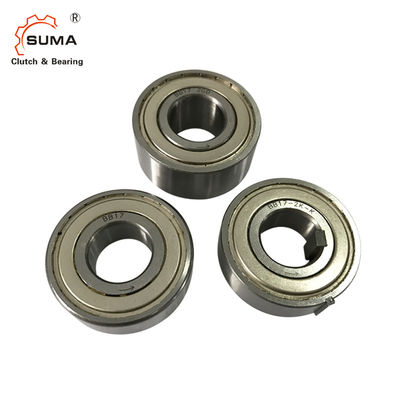

Embreagem de Sprag da maneira de BB17 BB171K-K BB172 K-K Cam Clutch One 4
