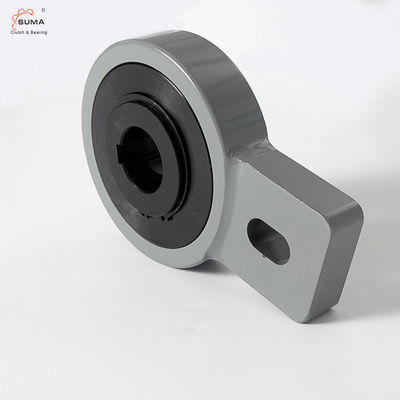

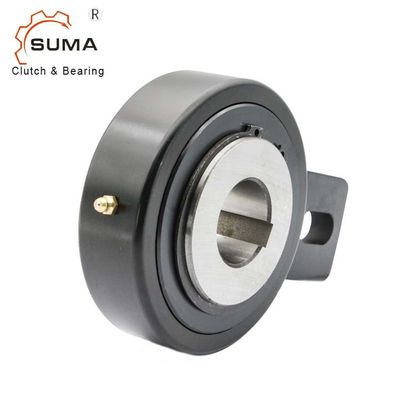

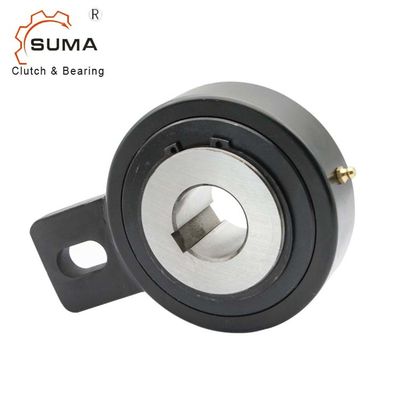

RSBW40 Rolamento de embraiagem do elevador de baldeRSBW.pdf
Características:
A embreagem de reversão RSBW é uma freewheel do tipo DC sprag. É independente, centrada por rolamentos simples para baixas velocidades de rotação e selada usando anéis O protegidos por escudo.
Entrega:
A unidade de embreagem RSBW Backstop é fornecida lubrificada com graxa, pronta para ser instalada numa posição horizontal ou vertical.
Aplicação:
Este tipo fornece uma alta capacidade de binário com um requisito mínimo de espaço.
Amplamente utilizado em elevadores de baldes, sistemas de transportadores, equipamentos de silos de grãos, etc.
A embreagem de apoio RSBW, conhecida por seu design inovador com um conjunto de retenção de gaiola dupla do tipo DC sprag, encontra diversas aplicações em várias indústrias.Este backstop especializado é autônomo., que possui um braço externo combinado de corrida e binário que abriga rolamentos simples projetados especificamente para uma operação eficiente a baixas velocidades de rotação.A integração de O-Rings protegidos por escudo aumenta as suas capacidades de vedação.
Em aplicação, a embreagem de apoio RSBW serve como um mecanismo fiável para evitar a rotação reversa,tornando-o um componente crucial em sistemas onde a transmissão ininterrupta de binário é essencialAs indústrias como a manufatura, os sistemas de transportadores e a geração de energia beneficiam da elevada capacidade de binário oferecida por este modelo.tornando-a uma escolha ideal para instalações onde o espaço é uma consideração crítica.
Seja para proteger o equipamento de eventuais danos causados pela rotação em sentido contrário ou para assegurar o bom funcionamento da máquina,A embreagem RSBW é um testemunho da engenharia de ponta e da sua versatilidade em inúmeros cenários industriais..
Instalação:
O projeto permite a instalação em ambientes difíceis, tais como zonas de alta umidade ou salpicos de água.Fornece a parada de rotação.
O espaço livre radial deste parafuso deve ser igual a 1-3% da largura da ranhura.
Dados técnicos
| Nome do produto |
Embraiagem de apoio do elevador de balde |
| Modelo |
RSBW40 |
| Capacidade de binário |
1295Nm |
| Velocidades excedentes |
300 min-1 |
| Diâmetro interno |
40 mm |
| Diâmetro exterior |
132 mm |
| Espessura |
52 mm |
| Peso |
40,6 kg |
| Pacote |
Caixa de cartão |
| Condições de pagamento |
TT, L/C, D/A, D/P, Western Union, Paypal |
| Prazo de entrega |
7 a 10 dias |
Dimensões e capacidades
| Tipo |
Tamanho |
|
Velocidades excessivas |
|
Peso |
|
RSBW
|
dH7 |
TCN1) |
nimagem |
D |
L 1 |
F |
E |
B |
N |
L |
bH11 |
|
| [mm] |
[Nm] |
[min- Um.] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg] |
| 20 |
375 |
400 |
106 |
35 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2 |
| 25 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.6 |
| 30 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.5 |
| 35M |
375 |
400 |
106 |
35 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2 |
| 35 |
606 |
400 |
106 |
48 |
113 |
102.5 |
40 |
35 |
15 |
18 |
2.4 |
| 40 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.6 |
| 45 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.5 |
| 50 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.5 |
| 55 |
1295 |
300 |
132 |
52 |
125 |
115 |
60 |
35 |
15 |
18 |
4.4 |
| 60 |
2550 |
250 |
161 |
54 |
140 |
130 |
70 |
35 |
15 |
18 |
6.5 |
| 70 |
2550 |
250 |
161 |
54 |
140 |
130 |
70 |
35 |
15 |
18 |
6.4 |
| 80 |
4875 |
200 |
190 |
70 |
165 |
150 |
70 |
45 |
20 |
25 |
9.9 |
| 90 |
4875 |
200 |
190 |
70 |
165 |
150 |
70 |
45 |
20 |
25 |
9.8 |
Instalação e acoplamento
Imagens
Pacote de RSBW BACKSTOP CLUTCH
Perguntas frequentes
P:Como é que empacotamos a embreagem?
- Totalde peso inferior a 25 kg : Caixa de cartão de 29*28*19CM
- Peso total superior a 100 kg: Caixa de cartão + Caixa de madeira / Paleta de madeira
P:Posso obter a amostra de embreagem do RSBW?
A: É altamente recomendável solicitar as amostras para verificação de qualidade.
P:Pode prometer entregar a ordem de embreagem a tempo?
- Pequenos artigosEm estoque.
- Elementos médios: 10 a 15 dias
- Itens grandes:20 a 25 dias
