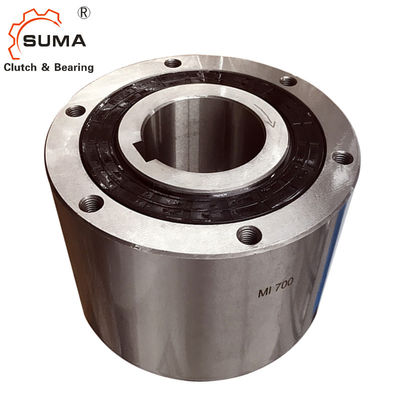

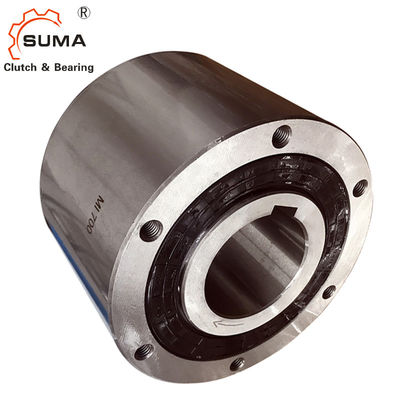

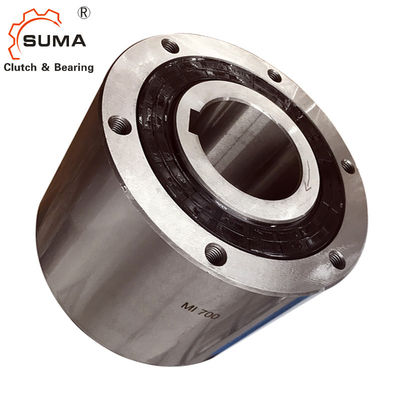

Alta velocidade MG500 1 rolamento direcional da embreagem da came do batente traseiro
Características
1. Embreagem independente projetada para aplicações de alta velocidade.
2. Conjunto da gaiola da came projetado para o desempenho o melhor e a capacidade aumentada.
3. Dois rolamentos de esferas incluíram para apoiar a carga e a concentricidade radiais entre raças.
4. selos positivos do bordo ou do feltro do contato fornecidos para a lubrificação da graxa ou do óleo.
5. os furos conexão são feitos à máquina em extremidades da raça exterior para componentes auxiliares da montagem.
6. furo métrico e keyway disponíveis.
7. montando os acessórios disponíveis.
MG300A – série 700A
Usado primeiramente para aplicações gerais do dever, excedente, para trás-parada e o índice claro do dever. O modelo de MG oferece a mola precisa que energiza para fornecer a vida de excedente longa do desgaste.
MI300A – série 700A
Recomendado para o índice do elevado desempenho, usado em maiores de 150 cursos das aplicações pelo minuto ou em aplicações que exigem a precisão de índice alta. Incorporando uma inércia patenteada, baixa
gaiola e mola de energização resistente para a reação rápida da came.
MO300A – série 700A
Feito com selos da graxa de feltro para minimizar para selar o arrasto para aplicações de excedente de alta velocidade da raça interna. O modelo do MO é entregado com lubrificação padrão da graxa.
MR300A – série 700A
Pretendido para a raça exterior de alta velocidade que passa, incorporando uma construção original da gaiola da came que use a força centrífuga para minimizar o arrasto da came. A velocidade de condução da embreagem não pode exceder o RPM mostrado na tabela para a raça interna.
Dados técnicos
Artigo | MG/MR/MO/MI500A |
Precisão | P6 |
Tipo | came |
Tamanho de furo (milímetros) | 44,45 |
Raça exterior (milímetros) | 92,08 |
Torque (KN) | 1593 |
Excedente da raça interna do máximo (ciclo/minuto) | 2700 |
Torque do arrasto (nanômetro) | 0,5 |
Peso (quilogramas) | 5 |
Pacote | Caixa da caixa/caixa de madeira |
Prazo de entrega | 7-10 dias após a ordem confirmada |
Termos do pagamento | L/C, T/T, D/P, D/A, Western Union |
Dimensões e capacidades
Modelo | Torque | Arrasto | Máximo. | Máximo. |
Furo Tamanho |
B (h7) |
C | PCD D |
E | F | S | H-M | Peso (quilograma) |
|||
Excedente | No.of | |||||||||||||||
Capacidade | Torque | (r/min) | Índice |
Batido Furos |
||||||||||||
(Nanômetro) | (Nanômetro) | Interno | Exterior |
(ciclo /min) |
Diâmetro. |
Chave maneira |
×Size×Pitch | |||||||||
Raça | Raça | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1.25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1.25 | 8,6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1.5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8,33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8,14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28,13 | 20 | _ | 150 |
Modelo Não. |
Torque capacidade |
Torque do arrasto | Velocidade de Max Overrunning | Dimensões | Peso | ||||||
Raça interna | Raça exterior | B | C | D | E | F | |||||
Nanômetro | Nanômetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | quilograma | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76,15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136,47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Modelo Não. |
Dimensões |
Torneira de No.of Furos (Mt.) |
Tamanho da linha | Profundidade útil da linha | Lubrificante | Tampão onça do lubrificante | Peso | ||||||||||
C | D | E | F | ||||||||||||||
Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | libras | quilograma | ||||
MG300A | 2,375 | 60,33 | 2,50 | 63,5 | 1,125 | 28,58 | 0,35 | 8,9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12,70 | Óleo | 0,85 | 4 | 2 |
MI300A | Óleo | 1,25 | |||||||||||||||
MO300A | Graxa | 0,5 | |||||||||||||||
MR300A | Óleo | 0,85 | |||||||||||||||
MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1,250 | 31,75 | 0,45 | 11,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Óleo | 1,1 | 6 | 3 |
MI400A | Óleo | 1,4 | |||||||||||||||
MO400A | Graxa | 0,5 | |||||||||||||||
MR400A | Óleo | 1,1 | |||||||||||||||
MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1,750 | 44,45 | 0,48 | 12,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Óleo | 1,8 | 11 | 5 |
MI500A | Óleo | 3,0 | |||||||||||||||
MO500A | Graxa | 1,0 | |||||||||||||||
MR500A | Óleo | 1,8 | |||||||||||||||
MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2,750 | 69,85 | 0,50 | 12,7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19,05 | Óleo | 2,8 | 19 | 9 |
MI600A | Óleo | 4,5 | |||||||||||||||
MO600A | Graxa | 1,5 | |||||||||||||||
MR600A | Óleo | 2,8 | |||||||||||||||
MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4,000 | 101,60 | 0,68 | 17,3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Óleo | 4,6 | 43 | 20 | |
MI700A | Óleo | 10,9 | |||||||||||||||
MO700A | Graxa | 2,9 | |||||||||||||||
MR700A | Óleo | 4,6 |
Modelo | Capacidade do torque |
Máximo Passando o RPM |
Substantivo Passando o arrasto |
Furos conservados em estoque? 1 | Keyways1 | Dimensões | ||||||||
B | ||||||||||||||
Libra-ft | Nanômetro | Raça interna | Raça exterior | Libra-ft | Nanômetro | Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | Polegada | milímetro | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76,15 /76.20 |
25/8 | 66,68 |
MI300A | - | - | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19,05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88,85 /88.90 |
27/8 | 73,03 |
MI400A | - | - | 0,750 | 19,05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107,90 /107.95 |
35/8 | 92,08 |
MI500A | - | - | 1,000 | 25,40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1,125 | 28,58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136,47 /136.53 |
43/4 | 120,65 |
1,375 | 34,93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1,500 | 38,10 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,625 | 41,28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
MO600A | 2400 | 700 | 1,750 | 44,45 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,937 | 49,20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
MR600A | 700 | 2100 | 2,000 | 50,80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2,000 | 50,80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180,92 180,98 |
61/4 | 158,75 |
MI700A | - | - | 2,250 | 57,15 | 0.50×0.250 | 12.7×6.35 | ||||||||
2,437 | 61,90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2,500 | 63,50 | 0.625×0.313 | 15.88×7.94 | ||||||||
2,750 | 69,85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2,937 | 74,60 | 0.625×0.125 | 15.88×3.18 |
Montagem e acoplamento
