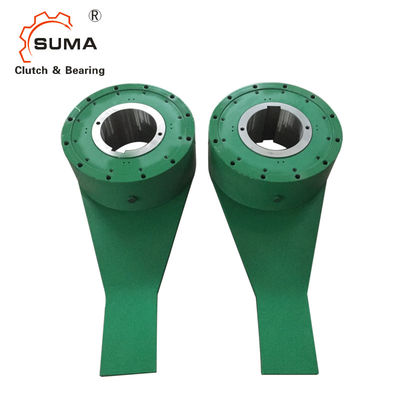

Uma embreagem do batente traseiro da maneira
Características
A manutenção fácil da lubrificação da oferta da série de BS-R.
1. Pre-inserção o V-anel no eixo do transporte no sentido correto.
2. firmemente para instalar a embreagem da came das BS no eixo. Aplique a pressão somente na cara da extremidade da raça interna
ao introduzir a embreagem da came das BS no eixo. Não bata a raça interna diretamente com um martelo nem não aplique a pressão
na raça exterior. (Consulte para paginar 13 para a instalação e o uso)
3. aplique o vedador fornecido, à cara da extremidade da raça interna e da embalagem, e fixe a unidade da embreagem da came das BS a
o eixo do transporte com a placa terminal. Ao mesmo tempo, use a arruela do selo em cada parafuso para impedir o escapamento do óleo.
Dimensões e capacidades
Modelo |
Torque Capacidade (N·m) |
Furo Diâmetro Escala |
Máximo. Excedente (r/m) Raça interna |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9,5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
BS75R | 2.450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9,5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
BS85R | 5.880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
BS95R | 7.840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
BS110R | 10.800 | 80 a 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15.700 | 90 a 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Modelo |
Torque Capacidade (N·m) |
Furo Diâmetro Escala |
corredor Raça |
B |
C |
PCD E |
F |
G |
L |
Mim |
J |
R |
P |
Q |
Minuto |
Máximo |
|
BS160R | 24500 | 100 a 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 a 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Modelo |
Torque Capacidade (N·m) |
Furo Diâmetro Escala |
corredor Raça |
B |
C |
PCD E |
F |
G |
Mim |
L |
M |
N |
O |
P |
Q |
Minuto |
Máximo |
|
BS 220R | 49000 | 150 a 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 a 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 a 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 a 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 a 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 a 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 a 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 a 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Notas:
1. A embreagem da came de BS-R pode ser furada de acordo com suas especificações, mas especifica por favor o diâmetro furado com tolerância e keyway
dimensões.
2. os braços de torque são opcionais. O braço mostrado acima é somente para sua referência. Caso necessário, especifique-o por favor em sua ordem.
Montagem e acoplamento
4. Após ter limpado o interior do reservatório de óleo, aplique o vedador na cara de acoplamento do reservatório de óleo. Coloque o óleo
calibre nivelado verticalmente (a linha vermelha é inferior, e azul é superior), para modelos de BS65R a BS200R; instale o reservatório de óleo
à cara da extremidade da raça exterior com os parafusos, quando para os modelos BS220R e acima, instale o reservatório de óleo ao
suporte do selo que usa os parafusos. Impeça com cuidado que a poeira penetre o reservatório da embreagem ou de óleo da came.
5. imprensa o V-anel pre-introduzido inteiramente de modo que a cara dos contatos da tampa protetora contra poeira proximamente.
6. caso que a temperatura ambiental aumenta 40°C e acima, recomenda-se ajustar o protetor ou o telhado e evitar direto
luz solar a fim estender a esperança de vida da embreagem da came.
